Azoteq IQS9150 ProxSense 传感器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-15

摘要： 多功能传感器，具有接近，触摸，抓拍，触控板和手势功能。

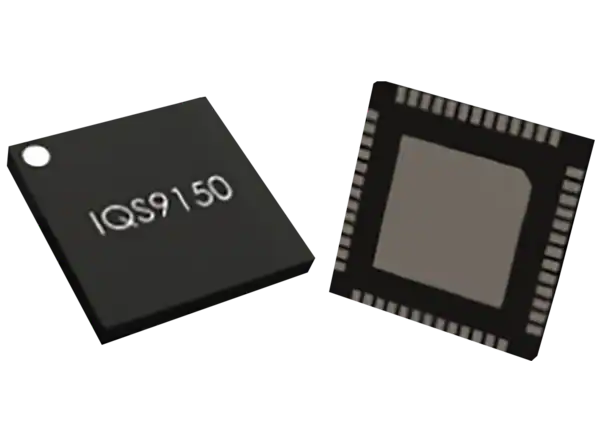

Azoteq IQS9150 ProxSense 传感器是一种通用的可配置触控板设备，适用于多种设计变化和要求。该传感器具有多触点高性能(线性，精度和低噪声)触控板输出，集成的抓拍按钮选项和片上手势识别引擎。IQS9150传感器具有同类最佳的灵敏度，信噪比和电极自动调谐。这种接近传感器带有用户可配置的虚拟按钮、滑块和轮子，可以叠加到触控板区域。它还具有易于集成的虚拟传感器输出。IQS9150传感器是游戏控制器，耳机，移动设备，平板电脑和笔记本电脑配件，销售点(POS)和工业(控制面板，医疗设备和飞机驾驶舱)的理想选择。

特性

高度灵活的ProxSense 设备
用于设备唤醒的自/互电容传感器配置
超低功耗(ULP)触摸唤醒
射频免疫力
传感器的灵活性:

自动传感器调谐的最佳灵敏度
内部电压调节器
片内噪声滤波
检测脱失和迟滞
电容检测范围广

I(2)具有IRQ/RDY的C通信接口，最高可达快模加(1MHz)
QFN52 (6mm x 6mm x 0.75mm)，间距0.40mm
2.2V至3.5V输入电压供应范围
-40℃至85℃宽工作温度范围
设计简单性:

PC机GUI软件调试，获得最佳性能
从GUI头文件导出中轻松获取设置默认值
无需生产线校准
EEPROM兼容默认设置存储的自动启动

设计和制造支持:

触摸图案布置图
全FPC布局包
触模试验指南
RFI抗扰设计支持

触控板:

可配置虚拟按钮，滑块和车轮传感器
改变传感器的位置和尺寸，而不需要改变电极
最多16个虚拟按钮
多达8个虚拟滑块
最多4个虚拟车轮
多达7个手指跟踪
高分辨率坐标输出
快速响应
单个触摸传感器
快速穹顶探测
集成触摸大小输出(面积和强度)触摸完整性
多指手势识别引擎
用于优化PCB布局的电极映射
可配置坐标分辨率和方向
与各种覆盖材料和厚度兼容
兼容多种1层和2层传感器模式
用于限制潜在干扰的可调传感频率偏移
无需校准-系统自动补偿机械和温度变化
虚拟传感器:

应用程序

游戏控制器
耳机
笔记本电脑
移动设备

平板电脑及笔记本配件
销售点(POS)
工业和专用(控制面板、医疗设备和飞机驾驶舱)
