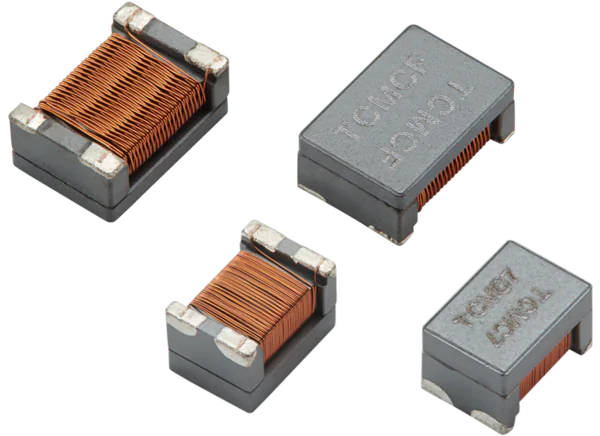

TAOGLAS 共模扼流圈

Taoglas TCM共模扼流圈的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-15

摘要： 可与100mA或350mA额定电流和60VDC最大电压在1812或2518尺寸。

Taoglas TCM共模扼流圈具有100mA或350mA额定电流和60V(DC)最大电压，封装尺寸为1812或2518。这些单通道扼流圈是汽车级的，具有100 Base-T1和数据线供电(PoDL)。该系列具有100μH的典型电感，1:1的匝比，最大DCR(直流电阻)1.60欧姆或4.20欧姆。Taoglas TCM共模扼流圈设计满足AEC-Q200标准，工作温度范围为-40°C至+125°C，包括自温升。

特性

100 Base-T1速率
PoDL
单通道

1812或2518大小选项
汽车级
符合AEC-Q200标准

规范

额定电流

100毫安(TCMC7FNT101-RD)
350毫安(TCMCFNT101-RD)

60V(DC)最大额定电压
0.1V/100kHz时的典型电感值为100μH
1:1匝比(±2%)

最大DCR

4.20欧姆(TCMC7FNT101-RD)
1.60欧姆(TCMCFNT101-RD)

-40℃~ +125℃工作温度范围(含自温升)

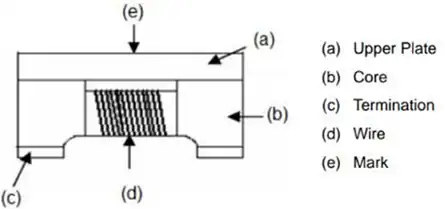

作图

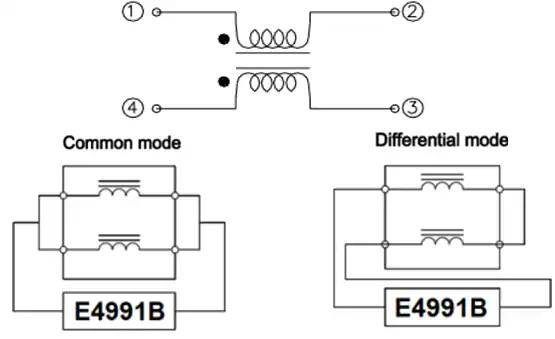

示意图
