摘要： 10BASE-T RJ45以太网接口连接到10BASE-T1L设备。

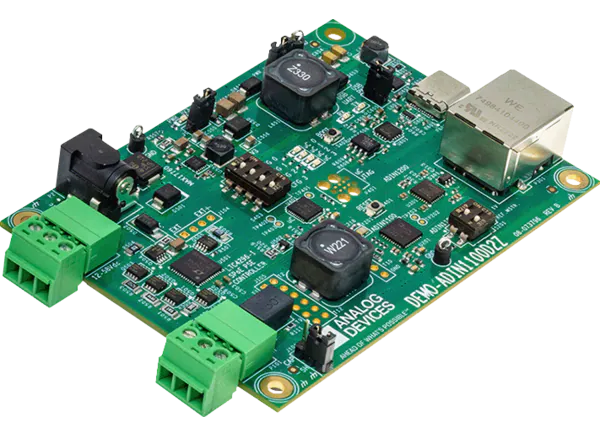

Analog Devices公司DEMO-ADIN1100D2Z Media Converter Board提供10BASE-T RJ45以太网接口与10BASE-T1L设备连接。Analog Devices公司DEMO-ADIN1100D2Z具有内置电源设备(PSE)控制器，能够为连接的10BASE-T1L或高级物理层(APL)设备供电。PSE控制器支持多种电源等级:PoDL/SPoE (class10 -15)和APL (classa, C和3)。需要根据所选的电源等级定制外部直流电源。
对于class10, APL A和APL c，电路板可以选择通过USB供电。对于最大功率等级(15和APL 3)，电路板需要轻微修改和外部功率耦合电感。DEMO-ADIN1100D2Z自动工作，状态由开关、跳线和led指示。它通过USB连接主机PC，通过USB COM口接口通过串口软件访问10BASE-T1L链路状态、电源状态和诊断信息。
标准10BASE-T RJ45以太网接口连接到10BASE-T1L设备
供电设备(PSE)控制器能够为连接的10BASE-T1L或高级物理层(APL)设备供电
PSE控制器支持多种电源类别:PoDL/SPoE(10-15类)和APL (A, C和3类)
需要外部直流电源，根据所选电源等级量身定制
对于class10、apla和aplc，主板可以通过USB供电
电路板需要小的修改和外部功率耦合电感最大功率等级(15和apl3)
功能自主，与状态指示开关，跳线，和led
通过USB连接主机PC，通过USB COM口接口，通过串口软件获取10BASE-T1L链路状态、电源状态和诊断信息
·10BASE-T1L纯数据设备，SPoE PD设备或apl供电设备
·10BASE-T1L兼容，单对电缆(1.5mm(2)最大/ 16AWG适合连接器)
·主机设备具有标准RJ45以太网端口，可支持10BASE-T全双工
·输出电压和电流与电源等级相关的直流电源
软件(可选)
·选定主机的FTDI USB虚拟COM端口驱动程序
·串口终端软件
