Torex Semiconductor XCL239/XCL240降压微型DC/DC转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-22

摘要： 具有集成电感和控制IC在一个微小的2.5mm x 2.0mm x 1.04mm (LxWxH)封装。

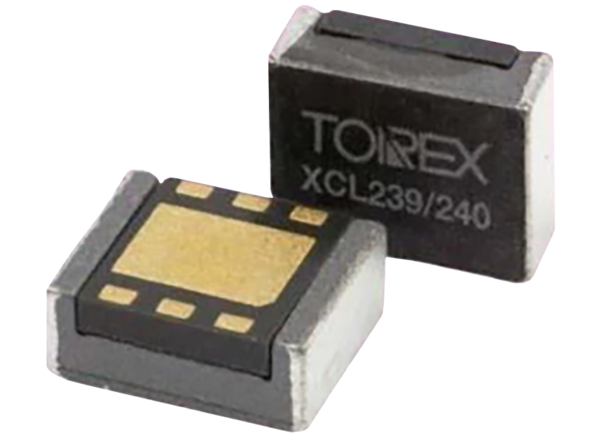

Torex Semiconductor XCL239/XCL240降压微型DC/DC转换器是1.0A同步器件，具有集成的电感和控制IC，采用微小的2.5mm x 2.0mm x 1.04mm (LxWxH)封装。内部线圈简化了电路，最大限度地减少了由于电路布线引起的噪音和其他操作问题。输出电压内部设定为0.8V至3.6V，增量为0.05V。

Torex Semiconductor XCL239和XCL240器件采用HiSAT-COT 控制，这是一种用于DC/DC转换器的专有高速瞬态响应技术，可在负载波动期间将输出电压降至最低。它非常适合具有相当大的瞬时负载波动的应用，例如fpga和需要稳定输出电压的设备。

特性

2.5V ~ 5.5V输入电压范围
输出电压范围

0.80V ~ 1.00V(±20mV)
1.05V ~ 3.60V(±2.0%)

1.0A输出电流
3.0MHz振荡频率
90%效率(V(IN)=3.8V, V(OUT)=1.8V, I(OUT)=200mA)
25μA静态电流(XCL240)
控制方法

HiSAT-COT控制
PWM控制(XCL239)
PWM/PFM自动(XCL240)

陶瓷输入/输出电容器

保护功能

热关机
当前的限制
短的保护

功能

软启动
UVLO电压锁定
C (L)放电

工作环境温度范围-40℃~ +105℃
CL-2025-02封装，2.5mm x 2.0mm x 1.04mm
无铅，符合rohs标准
绿色操作兼容

应用程序

通信设备和模块(BLUETOOTH /Wi-Fi/GPS等)
用于MCU/FPGA/ASIC的电源(POL电源)
智能手机和移动电话

数码相机和摄像机
便携式游戏机
可穿戴设备
有源电缆和有源光缆
