Analog Devices公司ADL6331发射可变增益放大器(TxVGA)的介绍、特性、及应用

来源:HQBUY 发布时间:2024-07-22

摘要: 提供从射频dac到单端功率放大器信号链的接口。

Analog Devices ADL6331传输可变增益放大器(TxVGA)提供从RF数模转换器(RF dac)到单端功率放大器(PA)信号链的接口。每个ADL6331集成电路包括一个平衡器,两个带旁路衰减器的差分RF放大器和一个数字阶进衰减器(DSA),在24端,4.0mm x 4.0mm LGA封装中提供适当的发送器性能。

Analog Devices ADL6331提供串行端口接口(SPI)控制,可配置RF信号路径或优化电源电流与性能。集成射频平衡器提供0.38GHz至8.0GHz (ADL6331-A)或1.0GHz至12.0GHz (ADL6331-B)的单端输出,阻抗匹配良好。


特性

  • 宽带TxVGA接口RF-DAC到波束形成器和PA

  • 工作频率范围为0.38GHz至12GHz,两种产品型号

    • ADL6331-A: 0.38GHz ~ 8.0GHz

    • ADL6331-B: 1.0GHz ~ 12.0GHz

  • 优化RF-DAC的共模抑制,偶次谐波和互调

  • 50欧姆差分输入和50欧姆单端输出

  • 集成宽带射频输出平衡

  • 70dB增益控制范围在1.0dB步进

  • RF DSA范围24.0dB,步进1.0dB

  • 每个放大器的旁路损耗为12dB

  • 多个预定义衰减值和旁路放大器级之间的异步切换

  • 4GHz时的功率增益:15.5dB (ADL6331-A), 15.8dB (ADL6331-B)

  • 4GHz噪声系数:7.5dB (ADL6331-A), 8.1dB (ADL6331-B)

  • OIP3在4GHz: 32.8dBm (ADL6331-A), 31.8dBm (ADL6331-B)

  • 4GHz时的OIP2: 59.7dBm (ADL6331-A), 56.2dBm (ADL6331-B)

  • 4GHz时OP1dB: 12.2dBm (ADL6331-A), 12.3dBm (ADL6331-B)

  • 通过3线或4线SPI完全可编程

  • 单3.3V电源

  • 24端子,4.0mm × 4.0mm地网阵列(LGA)


应用程序

  • 航空航天和国防

  • 仪器及测试设备

  • 通信系统

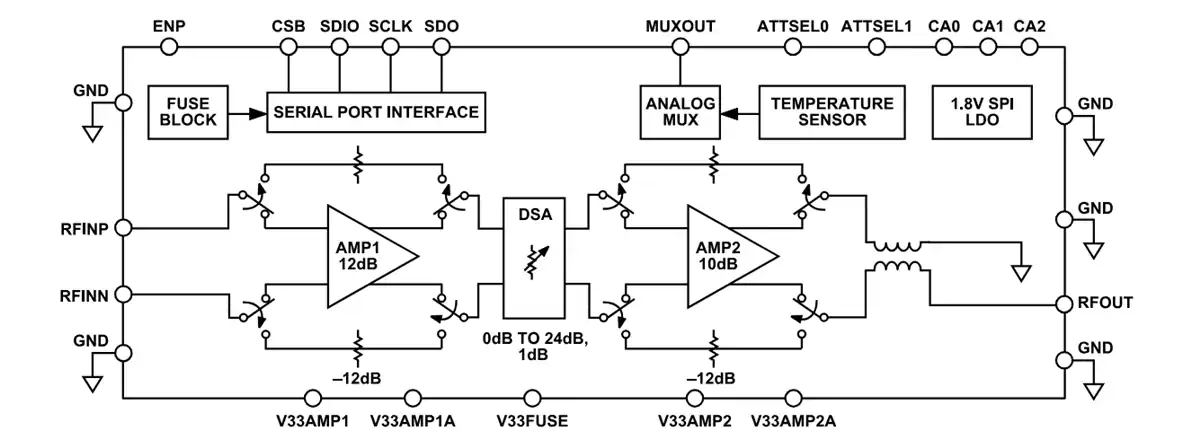

功能框图
