摘要： 演示了ISP3080超宽带蓝牙 LE模块的功能。
Insight SiP ISP3080开发板展示了ISP3080超宽带蓝牙 LE模块的功能。开发板可以作为独立的pcb提出，也可以包含在一个评估套件中，它提供了一个完整的硬件和软件开发环境。ISP3080模块为RTLS、访问控制和室内定位应用提供了完美的独立测距模块解决方案。高度小型化的LGA模块基于QM33110 UWB收发器和nRF52833 BLE芯片。

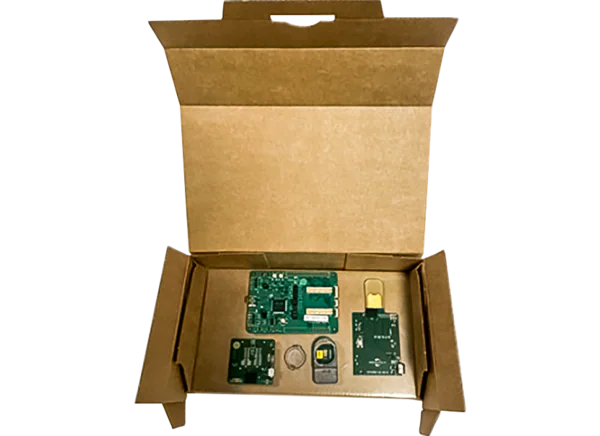

ISP3080-UX-DK工具包
1x接口板，集成J-Link OB JTAG/SWD仿真器
1x测试板带ISP3080模块(ISP3080- ux - tb)
1个锚板(ISP3080-UX-AN)和1个吊牌板(ISP3080-UX-TG)
一个范围演示，包括1x锚板，1x标签板，嵌入式固件和Android应用程序
ISP3080-UX-TB测试板-由安装在PCB上的模块组成，用于原型制作和测试
ISP3080-UX模块
单板底部有2个mezz连接器(用于连接接口板)
可选的2x14引脚/1.27mm间距连接器的2x足迹，用于访问模块引脚
使用6针Segger Jlink适配器编程的JTAG占用空间
使用北欧评估板中包含的Segger Jlink接口进行编程的2x5针头
当使用6针JTAG或北欧JTAG编程选项时，2针电源头
USB接口连接到模块的USB接口
PCB上的NFC天线
47mm x 45mm尺寸
ISP3080-UX-AN锚板-由集成ISP3080-UX模块的PCB和连接到PC端口com的USB C插座组成，可通过UWB标准与TAG进行通信
ISP3080-UX模块
3个迷你led (PWR ON和UWB TX/RX led)
USB Type-C 连接器
使用6针Segger Jlink适配器编程的JTAG占用空间
FTDI usb转串行适配器
PCB上的UWB天线
3 v调节器
105mm x 50mm尺寸
ISP3080-UX-TG(ISP3086)标签板-由一个集成了由硬币电池供电的ISP3080-UX模块的小PCB组成
ISP3080-UX模块
2个用户可编程迷你led
电池座
使用6针Segger Jlink适配器编程的JTAG占用空间
塑料外壳和电池盖
44mm × 22mm尺寸
