摘要： 高性能，高效率，单片，4A,15V全桥DC/DC变换器。

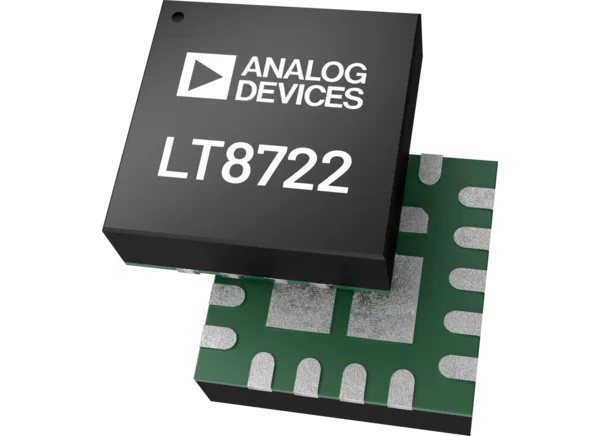

Analog Devices公司LT8722超紧凑型4A/15V全桥驱动器是一款高性能、高效率的单片全桥DC/DC转换器。全桥的一侧由脉冲宽度调制(PWM)降压功率级驱动，而另一侧由线性功率级驱动。LT8722提供高达±54W的功率给负载，而只需要一个电感。集成的25位数模转换器(DAC)控制LT8722输出电压。两个额外的9位dac控制正、负输出电流限制。模拟输出遥测引脚可以监控SPI可选参数，如V(IN)， V(OUT)， I(OUT)或LT8722结温。
串行外设接口(SPI)可以配置和控制LT8722，允许灵活地设置所需的输出电压、输出电流限制、电压限制、开关频率和ON/OFF行为。SPI工作在高达10MHz，允许快速读回和控制。静音开关技术最大限度地减少了EMI/EMC排放，同时在高开关频率下提供高效率。Analog Devices LT8722采用3.1V至15V单电源供电，采用3mm × 3mm LQFN封装。
25位数字输出电压控制
宽3.1V至15V输入电压范围
±4A输出电流
输出功率高达54W
高频效率高，在4A, 15V(IN)， fSW = 3MHz时效率为92.6%
集成4A电源开关
Silent Switcher 架构
SPI接口允许用户:
设置输出调节电压
设置输出电流限制
检查设备状态
启用/禁用输出
模拟输出诊断/遥测
可调和同步从500kHz到3MHz
小型3mm x 3mm 18引线LQFN封装
驾驶热电冷却器(TEC)与精细控制
传输光学子组件(TOSA)冷却
掺铒光纤放大器(EDFA)温度调节
光子集成电路(PIC)冷却
激光雷达反射镜控制
电机控制
