摘要： 用于GigaStax的PicoBlade可堆叠分线板，用于路由RGMII信号。

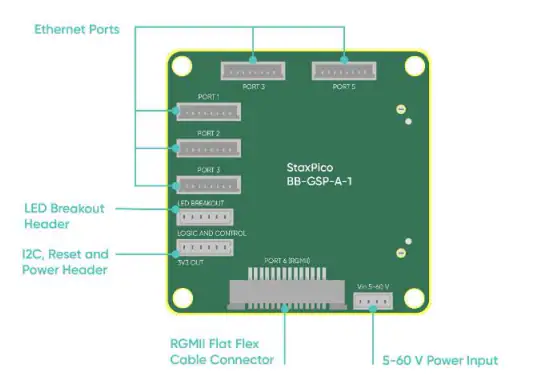

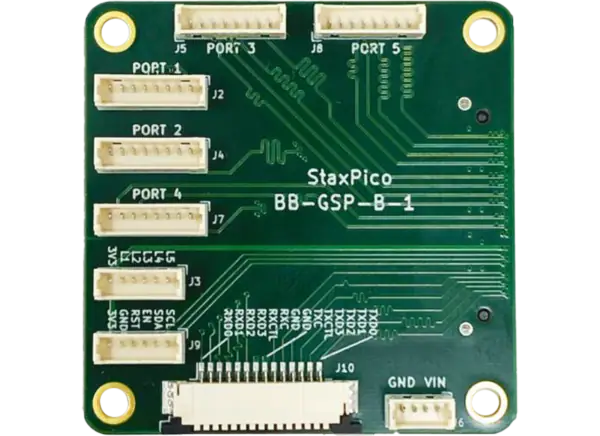

Amphenol Aerospace GigaStax Rugged PicoConn是一款用于GigaStax Rugged以太网交换机的PicoBlade可堆叠分线板。该板将交换机上的核心信号路由到PicoBlade报头上。核心信号包括电源输入、5个千兆以太网端口、端口活动LED信号、以太网逻辑信号和RGMII信号。
5个千兆以太网端口:
路由到5个PicoBlade报头
输入功率:
路由到PicoBlade报头
端口活动LED信号:
公共阳极端口活动LED信号路由到6针PicoBlade头，允许外部端口LED被驱动，以显示端口活动
以太网逻辑信号:
以太网逻辑信号，如I(2)C管理总线、以太网复位、电源使能和3.3V被路由到6针PicoBlade头上
RGMII信号:
第六个以太网端口的RGMII信号被路由到FFC连接器上，允许两个GigaStax组件使用FFC电缆连接，形成一个10端口交换机
