二极管集成AL8890Q/AL88902Q 60V同步降压转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-22

摘要： 提供内部补偿和开关频率可调高达2.5MHz。

二极管集成AL8890Q/AL88902Q 60V同步降压转换器提供内部补偿和开关频率可调高达2.5MHz。该器件集成了一个120毫欧高侧和一个55毫欧低侧功率MOSFET，提供高效率的DC-DC转换。AL8890Q可实现高达3.5A的连续负载电流，而AL88902Q可实现高达2.5A的连续负载电流，在增强偏置下效率高达95%。该设备具有电流模式控制操作，便于回路稳定，并支持大范围的输出负载。该器件适用于CV(恒压)和CC(恒流)应用。二极管集成AL8890Q/AL88902Q转换器简化了电路板布局，降低了高开关频率的空间要求，并使用更小尺寸的电感/内置MOSFET，使器件成为电源管理的理想选择。转换器采用可湿式U-QFN4040- 16/SWP (UXB型)封装。

特性

3.8V ~ 60V输入电压范围V(IN)
宽V(OUT)范围从0.8V到接近100% V(IN)
1% V(OUT)精度
VFB可通过SS/TR引脚调节
在12V时同步整流效率大于95%

120毫欧大功率MOSFET
55毫欧低侧功率mosfet

低43μA静态电流
300kHz至2.5MHz开关频率范围
通过MYSNC强制PWM或PFM模式
与外部时钟同步
可编程启动控制

启动与预偏输出
带有跟踪的外部软启动
高精度高压使能引脚

保护和诊断功能

Power Good (PG)检测
热停机保护

完全无铅，完全符合RoHS标准
无卤素，无锑，绿色设备
适用于需要特定变更控制的汽车应用，AEC-Q100 1级合格，PPAP能力，并在IATF 16949认证的工厂生产

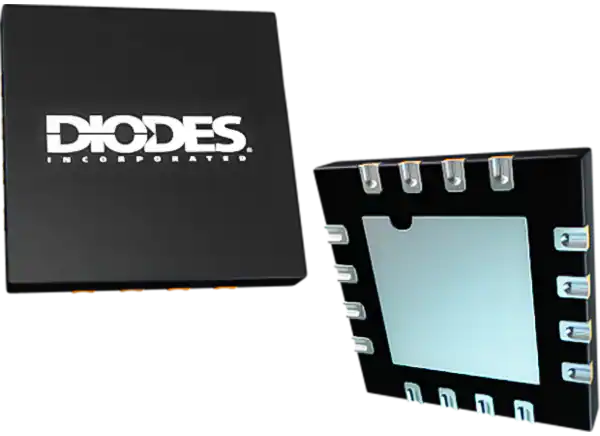

U-QFN4040-16/SWP (UXB型)封装，4.0mm x 4.0mm典型

应用程序

汽车信息娱乐
汽车外部和内部LED照明系统

汽车电机控制
汽车和工业动力系统

规范

3.8V至60V工作电源电压范围
3.8V至15V工作偏置电压范围
防静电敏感性

人体模型(HBM)
±1000V充电器件模型(CDM)

-40℃~ +125℃工作温度范围

热阻

32°C / W junction-to-ambient
6°C / W junction-to-case

+150°C最高结温
+300°C最高铅温
