德州仪器 TPSM8287AXXXXXEVM

德州仪器TPSM8287AxxxxxEVM评估模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-08-12

摘要： 设计用于评估TPSM8287Axx开关稳压器。

德州仪器TTPSM8287AxxxxxEVM评估模块设计用于评估TPSM8287Axx开关稳压器。TPSM8287Axx支持高达15A的负载电流，采用引脚到引脚兼容的降压电源模块，具有I(2)C接口，遥测和频率同步，采用4.5mm × 6.8mm复模QFN封装。

TI TPSM8287AxxxxxEVM评估模块能够在2.7V到6V的输入电压范围内实现0.4V到3.35V的可调输出电压，精度为0.8%。

特性

6A, 10A, 12A和15A输出电流电源模块集成电感器在一个覆盖模压QFN封装
优异的热工性能(西塔JA = 19.5°C/W)
4.5mm × 6.8mm电源模块提供77mm(2)的总解决方案尺寸

启动输出电压可通过跳线调整到59个值中的1个
高精度输出电压，具有遥测和可调控制回路补偿

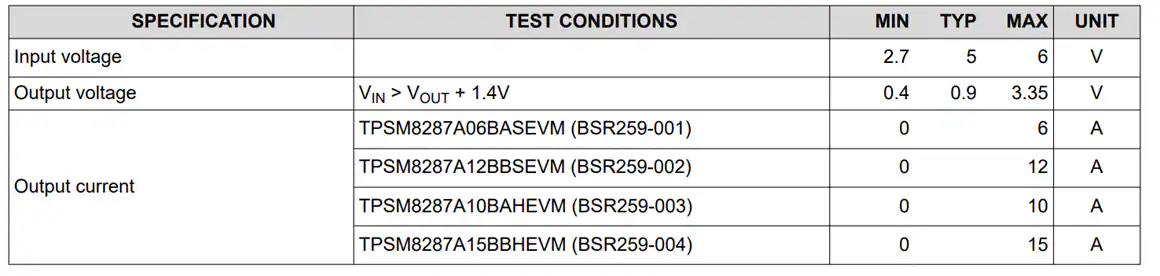

规范

包内容

TPSM8287AxxxxxEVM
1x PCB (BSR259)，用于在典型的独立(非并联)应用中评估TPSM8287Axx器件
USB2ANY适配器EVM单独出售

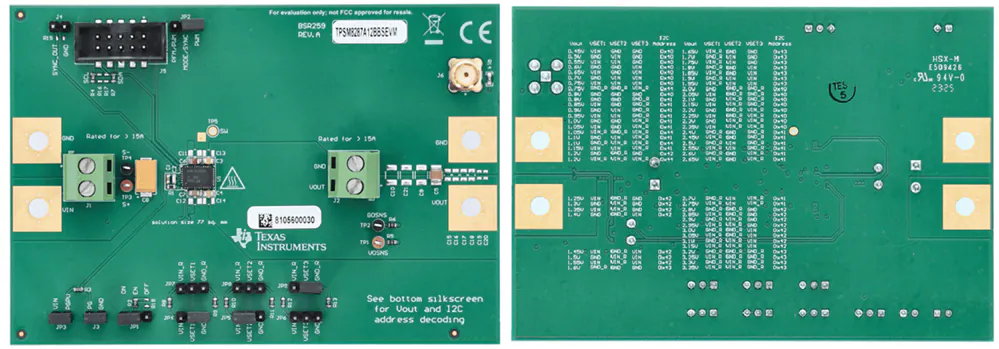

TPSM8287A06BAEVM布局

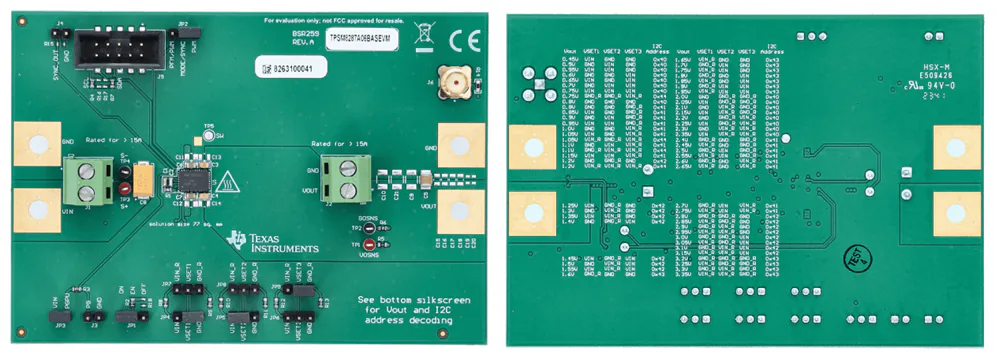

TPSM8287A10BAHEV布局

TPSM8287A12BBSEVM布局

TPSM8287A15BBEVM布局
