TEXAS INSTRUMENTS 德州仪器 SN74LVC2G101

美国德州仪器SN74LVC2G101/SN74LVC2G101- q1多功能门的介绍、特性、及应用

来源：HQBUY 发布时间：2024-08-05

摘要： 在1.1V至3.6V电压范围内工作，支持部分断电，具有反向驱动保护。

德州仪器SN74LVC2G101/SN74LVC2G101- q1多功能门具有双d型触发器，专为具有施密特触发架构的时钟输入设计。时钟输入可配置为2输入AND、NAND、OR、XOR、NOR、XNOR和1输入非反转或反转操作。SN74LVC2G101/SN74LVC2G101- q1多功能门支持部分下电，具有后驱动保护(I(off))。这些门在1.1V到3.6V的电源电压范围内工作。SN74LVC2G101-Q1 AEC-Q100符合汽车应用要求。这些门用于将瞬时开关转换为拨动开关，并将时钟信号除以2或4。

特性

容错过压输入支持高达5.5V，不受V(CC)影响
支持部分下电与后驱动保护(I(off))
推拉输出驱动强度高:

3.3V时±24mA
±8mA，电压2.3V
±4mA, 1.65V

3.3V供电时，最大传输延迟时间为7ns

SN74LVC2G101-Q1:

设备温度等级1:-40℃~ 125℃
设备HBM ESD分类等级2
器件CDM ESD分类等级C4B
AEC-Q100汽车应用合格:

根据JESD78和AEC-Q100-004，锁存性能超过100mA

应用程序

将瞬时开关转换为拨动开关
将时钟信号除以2或4

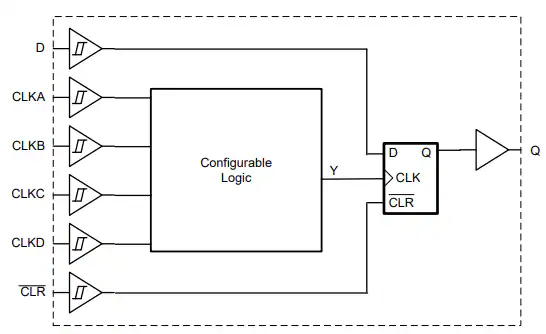

功能框图
