摘要： 驱动板为三相无刷直流电机设计，带或不带霍尔传感器。

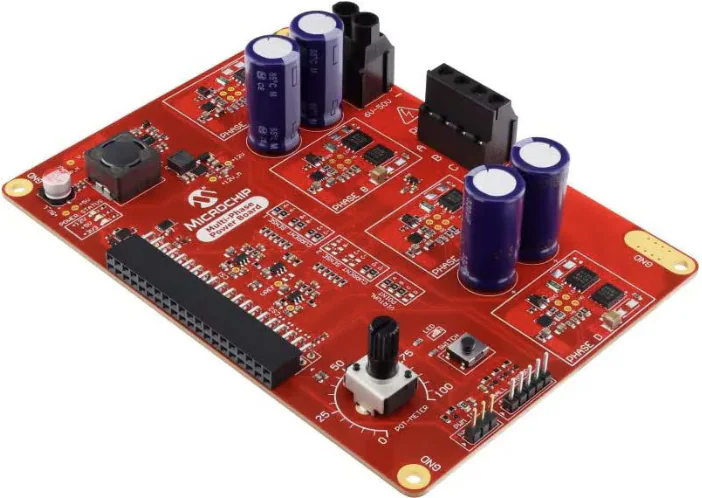

Microchip Technology EV35Z86A多相电源板是一款专为带或不带霍尔传感器的三相无刷直流电机设计的驱动板。该板具有6V至50V的外部电源输入电压范围和用户可配置的虚拟点。EV35Z86A电源板提供四个独立的输出相位和两个电流检测通道。该板完全支持MCC Melody, MPLAB以及正弦和梯形BLDC的软件驱动程序。
用于电机控制的电源级
用于多相电源板适配器的板对板连接器
宽电压范围:
支持6V ~ 50V外部电源输入
额定电压为10A，电压24V
四个输出相:
单独控制
MIC4605半桥most fet驱动器
每个相位的电压反馈
用户可配置的虚拟点
当前的两个感官通道:
用户可配置相位选择
采用MCP6021运算放大器
车载外围设备:
MCP9701温度传感器
电位计
用户LED和按钮
可选外部PWM输入
可选霍尔传感器输入
主板识别在MPLAB x IDE
车载电源:
MIC28512 5V 2A同步降压稳压器，降压输入电压
MCP1754 3.3V 150mA LDO到电源连接适配器、外设和I/O
MCP1661 12V 200mA PWM Boost稳压器为MOSFET驱动器供电
