摘要： 低功耗，立体声声道音频转换器与灵活的音频接口控制选项。
德州仪器PCM1809模数转换器(ADC)是一款低功耗、立体声声道音频转换器，具有灵活的音频接口控制选项。该ADC提供2通道模拟麦克风或线进，104dB差分输入，102dB单端输入，采样率高达192kHz。PCM1809转换器具有2V(RMS)差分满量程输入，并集成了高性能锁相环(PLL)。该模数转换器支持32位，2通道时分复用(TDM)或32位，2通道I(2)S音频格式。典型的应用包括智能扬声器、DVD录像机和播放器、AV接收器、视频会议系统和IP网络摄像机。

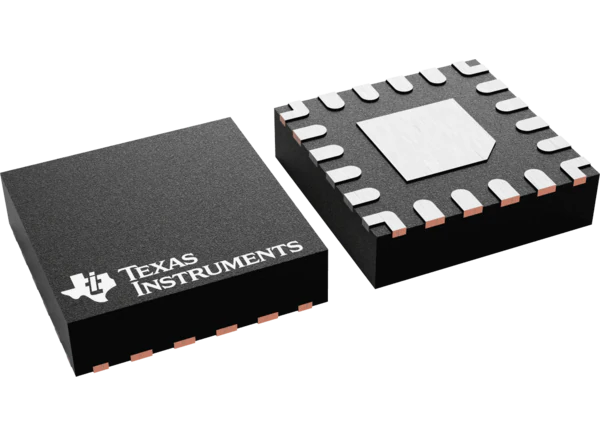

PCM1809 ADC工作在3.3V单电源电压和3.3V或1.8V I/O电源下。该转换器还具有集成的高通滤波器(HPF)，并支持音频总线接口操作的控制器和目标模式选择。PCM1809转换器工作在-40°C至105°C的温度范围内，采用20引脚WQFN封装。
2通道模拟麦克风或线路立体声低功率ADC
ADC线和传声器差分和单端输入性能:
104dB差分输入
102dB单端输入
PCM1809动态范围:
-95分贝(THD + N
2V(RMS)差分满量程输入
直接耦合:
宽输入共模支持
AC/DC耦合支持
ADC采样率(f(S)) = 8kHz至192kHz
硬件引脚控制配置
线性相位或低延迟滤波器选择
灵活的音频串行数据接口:
控制器或目标接口选择
32位和2通道TDM
32位和2通道I(2)S
音频时钟丢失时自动断电
集成高性能音频锁相环
3.3V单电源电压工作
3.3V或1.8V I/ o供电操作
3.3V AV(DD)电源功耗:
19.6mW/通道在16kHz采样率
21.3mW/信道，48kHz采样率
聪明的人
DVD录像机和播放机
AV接收器
视频会议系统
IP网络摄像机
