摘要： 数字式地漏电流检测电路设计用于地漏电流断路器。

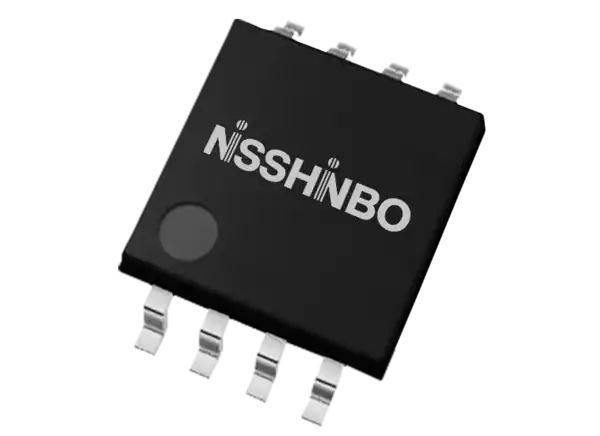

Nisshinbo Micro Devices NJU9102/A数字地漏电流检测器ic是为地漏电流断路器而设计的。NJU9102/A集成电路具有内置ADC功能，可将零相序电流互感器(ZCT)的模拟信号转换为数字数据，并根据漏电电流检测器条件处理数字数据。
作为数据处理的结果，当模拟信号被认为处于泄漏状态时，Nisshinbo NJU9102/ a在SCRT终端上输出一次脉冲并打开外部晶闸管。
供电V(DD) 4.0V ~ 5.5V
工作温度-40℃~ 105℃
内置14位高精度ADC
Sinc3数字滤波器-3dB频率= 150Hz
内部电源V(REG)=3.3V, V(COM)=1.65V
接地检漏仪状态(TMD) - A型/ AC型可切换
五次行程电平检测
NJU9102:立即响应
NJU9102A:暂无回应

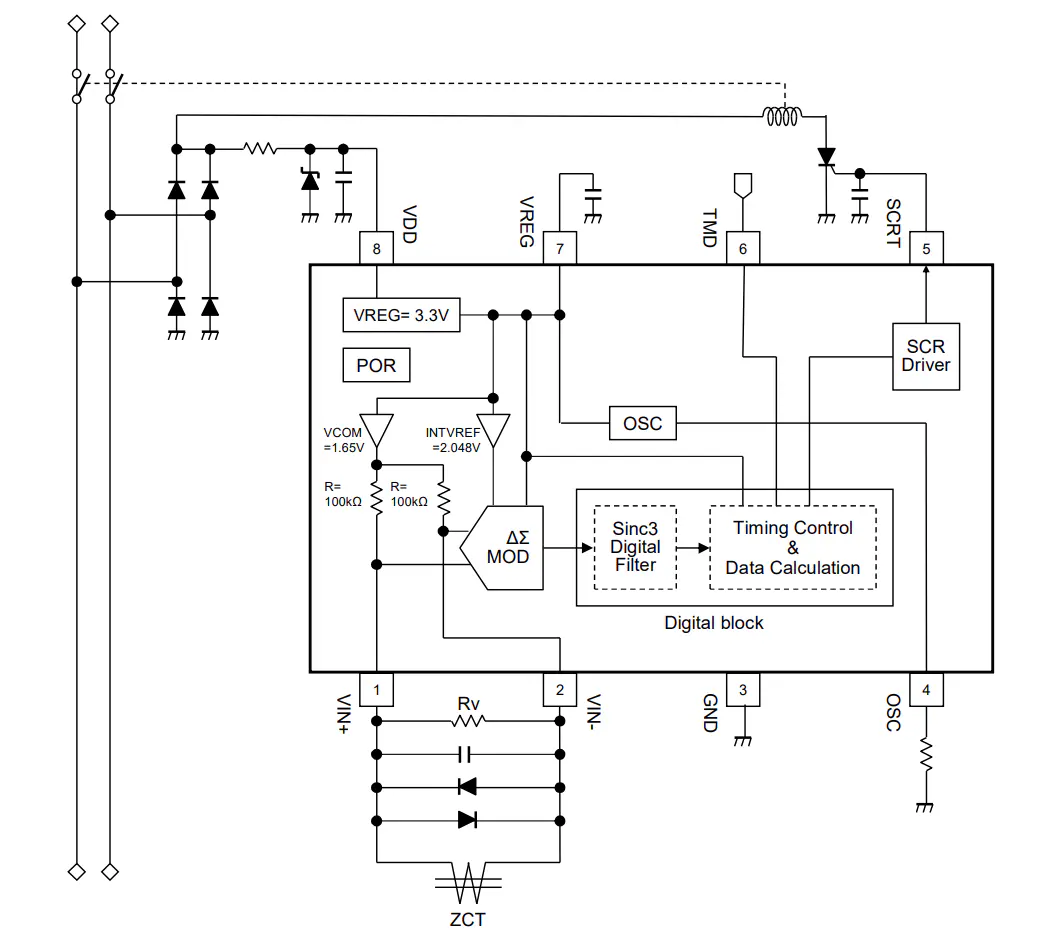

控制电路
接地检漏仪状态(TMD)
抽样计数器(SCRT)
DMP8包
内部电源3.6V
输入电阻120k欧姆
输入偏置电压1.8V
接地漏电检测交流输入电压7.8mV(rms)
