SN74LV8T595/SN74LV8T595- q1 8位移位寄存器的介绍、特性、及应用

来源:HQBUY 发布时间:2024-08-06

摘要: 包括一个8位、串行输入、并行输出的移位寄存器和8位d型存储器。

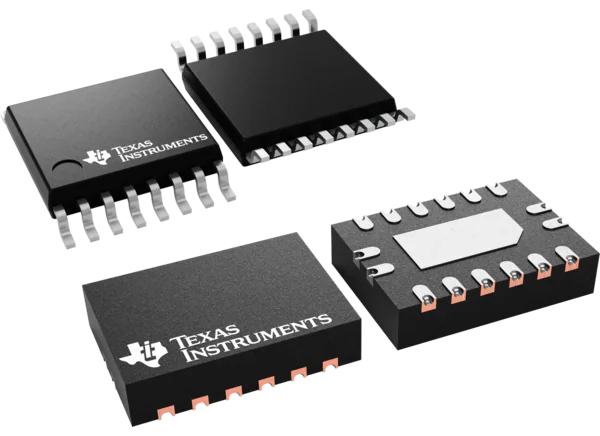

德州仪器SN74LV8T595/SN74LV8T595- q1 8位移位寄存器包括一个8位,串行输入,并行输出移位寄存器,提供8位d型存储寄存器。存储寄存器提供3状态并行输出。移位寄存器和存储寄存器都配备了单独的时钟。移位寄存器具有直接覆盖清除(SRCLR)输入,串行(SER)输入和串行输出(QH’)用于级联。当使用高输出使能(OE)输入时,存储寄存器输出处于高阻抗状态。OE输入的操作不影响内部寄存器数据和串行输出(QH’)。

TI的SN74LV8T595/SN74LV8T595- q1输入端设计了一个降阈值电路,当电源电压大于输入电压时支持上平移。当输入电压大于电源电压时,5V容限输入引脚也能进行下平移。输出电平始终参考电源电压(V(CC)),支持1.8V, 2.5V, 3.3V和5V CMOS电平。

TI SN74LV8T595-Q1通过AEC-Q100汽车应用认证。


特性

  • AEC-Q100符合汽车应用要求(SN74LV8T595-Q1):

    • 设备温度等级1(-40℃~ +125℃)

    • 设备HBM ESD分类等级2

    • 器件CDM ESD分类等级C4B

  • 可湿式侧面QFN包装

  • 具有已知上电状态的锁存逻辑提供一致的启动行为

  • 宽工作范围1.65V至5.5V

  • 5.5V容限输入引脚

  • 支持标准功能引脚

  • 每个JESD 17的锁存性能超过250mA

  • 高达150Mbps, 5V或3.3V V(CC)

  • 单电源电压转换器(参考LVxT增强输入电压):

    • 5.0V, 3.3V, 2.5V至1.8V

    • 5.0V, 3.3V至2.5V

    • 5.0V至3.3V

    • 1.2V ~ 1.8V

    • 1.5V ~ 2.5V

    • 1.8V ~ 3.3V

    • 3.3V至5.0V

    • 翻译:

    • 翻译:


应用程序

  • 数字标牌

  • 控制指示灯LED

  • 增加微控制器的输出数量
