德州仪器ISOTMP35-Q1隔离温度传感器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-08-12

摘要： 设计用模拟输出带响应时间<2秒，工作电压500VRMS。

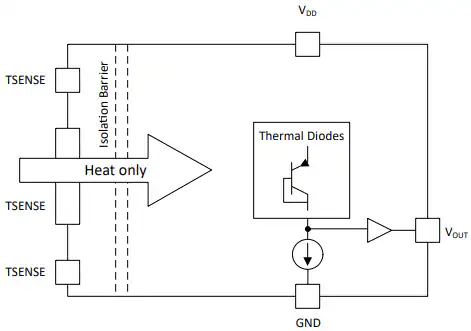

德州仪器ISOTMP35-Q1隔离温度传感器设计具有模拟输出和不到2秒的快速热响应。该传感器结合了一个强大的集成隔离屏障，提供3000V(RMS)的承受隔离电压和500V(RMS)的隔离工作电压。这种集成使传感器能够与高压热源共存，而不需要昂贵的隔离电路，从而提供更高的精度和更快的热响应。ISOTMP35传感器工作在非隔离的2.3V至5.5V电源电压范围内，可以轻松集成到高压平面上不可用的亚稳压电源的应用中。ISOTMP35-Q1温度传感器通过AEC-Q100汽车应用认证。典型应用包括SiC/IGBT功率场效应管温度监测、HEV/EV电池管理系统(BMS)、HEV/EV车载充电器(OBC)和无线充电器、HEV/EV DC/DC转换器和动力系统温度传感器。

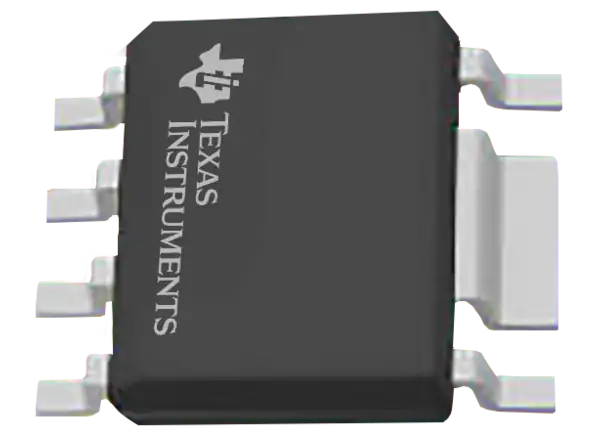

ISOTMP35-Q1温度传感器的集成隔离屏障满足UL 1577要求。该传感器封装在表面贴装封装(7针SOIC)中，并提供从热源到嵌入式热传感器的良好热流。这样可以最大限度地减少热质量，提供更准确的热源测量，并通过减少制造和组装引起的机械变化来提高系统设计余量。
