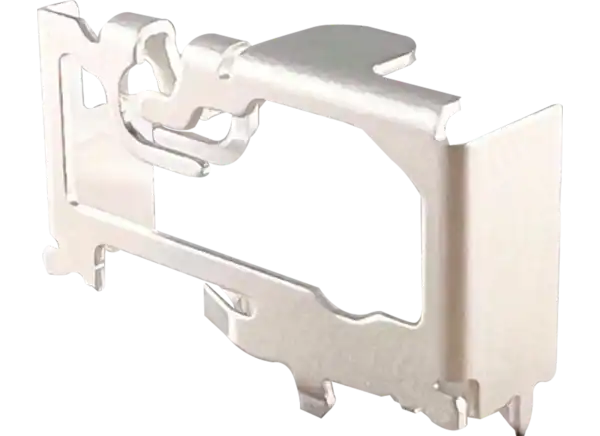

JAE ELECTRONICS AN02 天线

JAE电子AN02天线的介绍、特性、及应用

来源：HQBUY 发布时间：2024-08-06

摘要： 2.4GHz ~ 2.5GHz、4.6GHz ~ 4.9GHz、5.15GHz ~ 5.85GHz、5.925GHz ~ 7.125GHz。

JAE Electronics的AN02天线适用于2.4GHz ~ 2.5GHz、4.6GHz ~ 4.9GHz、5.15GHz ~ 5.85GHz、5.925GHz ~ 7.125GHz等多种频率。AN02xC天线适用于通用应用，包括Wi-Fi 、蓝牙和本地5G网络。AN02xM天线设计用于汽车应用，包括远程信息控制单元(TCU)、汽车导航系统和无线电池管理系统(WBMS)。AN02天线具有高度的设计自由度，例如放置在电路板内部和靠近其他组件。JAE Electronics的AN02天线提供超过75%的最大辐射效率和近乎全向的辐射方向图。

特性

频率范围

2.4GHz到2.5GHz
4.6GHz到4.9GHz
5.15GHz ~ 5.85GHz
5.925 ~ 7.125GHz

紧凑的尺寸
效率高
表面装配设计
压花卷筒包装

应用程序

AN02xC

无线网络
蓝牙
本地5G网络

AN02xM

TCU
汽车导航系统
wbm

规范

小于2.5 VSWR
辐射效率大于25%
50欧姆阻抗等级
18mm x 5.15mm x 10mm尺寸

表面装配设计
回流的支持
-40℃~ +125℃工作温度范围

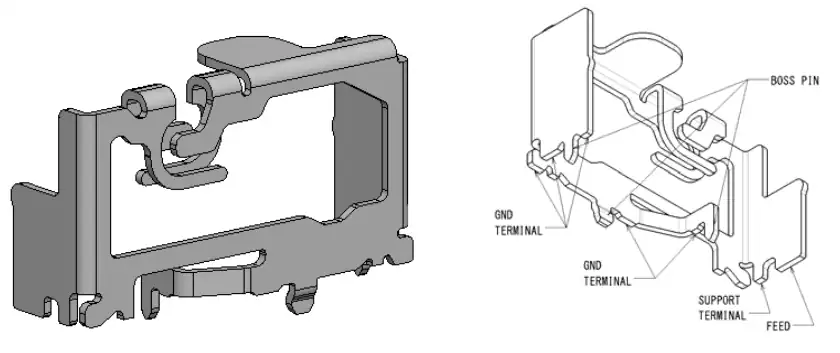

布局
