PLETRONICS INC. LV33J LV44J

Pletronics Inc .)LV33J/LV44J系列LVDS时钟振荡器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-08-06

摘要： 石英晶体控制的精密方波振荡器在25-220MHz频率内工作。

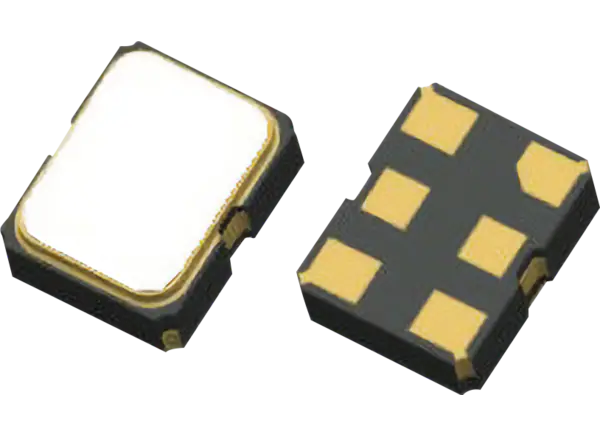

Pletronics Inc .)LV33J和LV44J系列LVDS时钟振荡器是石英晶体控制的精密方波振荡器，工作频率范围为25MHz至220MHz。振荡器具有LVDS输出波形和超低抖动额定值。LV33J系列的LCC陶瓷封装尺寸为2.5mm x 2mm x 0.9mm, LV44J系列的LCC陶瓷封装尺寸为3.2mm x 2.5mm x 0.9mm。该振荡器符合RoHS标准，并在pad 1上具有使能和禁用功能。电子公司LV33J和LV44J系列LVDS时钟振荡器是各种工业应用的理想选择，包括光纤通道，以太网/GbE，医疗，COTS和电信。

特性

2.5mm x 2mm x 0.9mm尺寸(LV33J)
3.2mm x 2.5mm x 0.9mm尺寸(LV44J)
石英晶体控制的精密方波振荡器
LCC陶瓷封装
LVDS输出波形
打开/关闭pad 1的功能

超低抖动
3.3V额定电源电压
100MHz至220MHz频率范围(LV33J)
25MHz至220MHz频率范围(LV44J)
通过无铅认证

应用程序

驱动A/D, D/A, fpga
光纤通道
以太网，GbE，同步
医疗

存储区域组网
COTS
电信
在其

规范

LV33J

±20ppm至±50ppm频率稳定性
35mA最大电源额定电流
247mV至454mV差分输出电压
50mV差动输出误差等级
5ms使能时间
200ns禁用时间
最大输出漏电10μA
30μA待机额定电流
0.1ps最大相位抖动
-164dBc/Hz ~ -134dBc/Hz相位噪声范围
-40℃~ +125℃工作温度范围
-55°C至+125°C存储温度范围

LV44J

±20ppm至±50ppm频率稳定性
39mA最大电源额定电流
247mV至454mV差分输出电压
50mV差动输出误差等级
10ms使能时间
200ns禁用时间
最大输出漏电10μA
15μA待机额定电流
0.1ps最大相位抖动
-152dBc/Hz ~ -64dBc/Hz相位噪声范围
-40℃~ +125℃工作温度范围
-55°C至+125°C存储温度范围

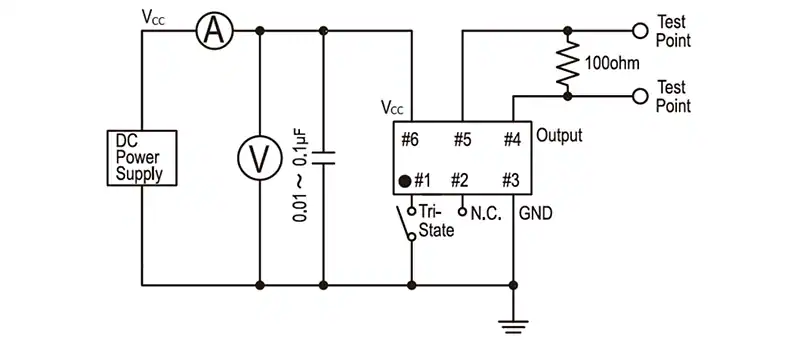

电气测试电路
