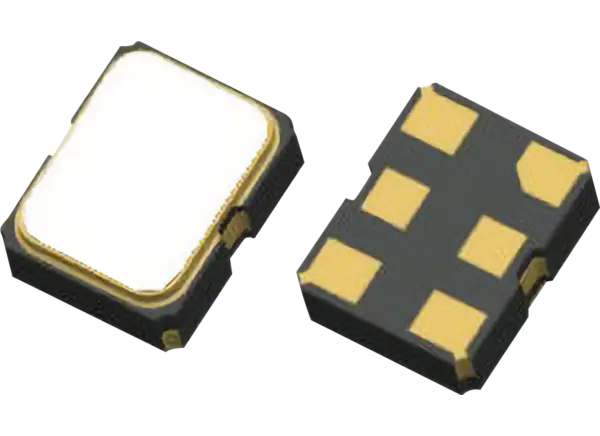

PLETRONICS INC. PE33J 振荡器

Pletronics Inc .)PE33J/PE44J系列PECL时钟振荡器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-08-06

摘要： 石英晶体控制的精密方波振荡器在25-220MHz频率内工作。

Pletronics Inc .)PE33J和PE44J系列PECL时钟振荡器是石英晶体控制的精密方波振荡器，工作频率范围为25MHz至220MHz。振荡器具有PECL差分输出波形和超低抖动额定值。PE33J系列具有2.5mm x 2mm x 0.9mm的LCC陶瓷封装尺寸，PE44J系列具有3.2mm x 2.5mm x 0.9mm的LCC陶瓷封装尺寸。该振荡器符合RoHS标准，并在pad 1上具有使能和禁用功能。电子公司PE33J和PE44J系列PECL时钟振荡器是各种工业应用的理想选择，包括光纤通道，以太网/GbE，医疗，COTS和电信。

特性

2.5mm × 2mm × 0.9mm尺寸(PE33J)
3.2mm x 2.5mm x 0.9mm尺寸(PE44J)
石英晶体控制的精密方波振荡器
LCC陶瓷封装
PECL差分输出波形
打开/关闭pad 1的功能

超低抖动
3.3V额定电源电压
100MHz至220MHz频率范围(PE33J)
25MHz至220MHz频率范围(PE44J)
通过无铅认证

应用程序

驱动A/D, D/A, fpga
光纤通道
以太网，GbE，同步
医疗

存储区域组网
COTS
电信
在其

规范

PE33J

±20ppm至±50ppm频率稳定性
68mA最大电源额定电流
5ms使能时间
200ns禁用时间
最大输出漏电10μA
30μA待机额定电流
0.1ps最大相位抖动
-163dBc/Hz ~ -141dBc/Hz相位噪声范围
-40℃~ +125℃工作温度范围
-55°C至+125°C存储温度范围

PE44J

±20ppm至±50ppm频率稳定性
60mA最大电源额定电流
2ms使能时间
200ns禁用时间
最大输出漏电10μA
15μA待机额定电流
0.1ps到1.25ps的相位抖动
-152dBc/Hz ~ -64dBc/Hz相位噪声范围
-40℃~ +85℃工作温度范围
-55°C至+125°C存储温度范围

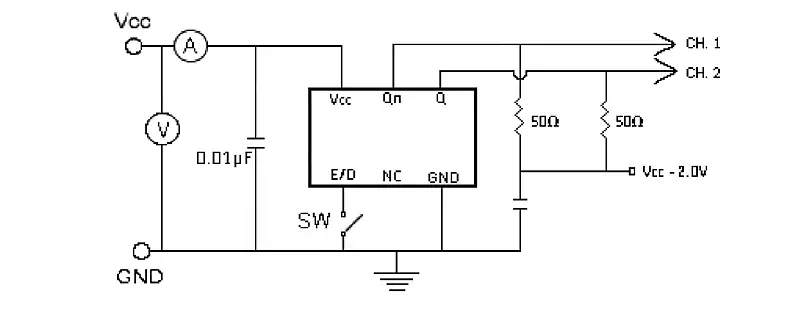

电气测试电路
