摘要： 超低噪声频率合成器用于实现高达10GHz的LOs。
ADF41510整数n /分数n锁相环合成器是超低噪声频率合成器，用于在无线接收机和发射机的上变频和下变频部分实现高达10GHz的本地振荡器(LOs)。ADF41510采用高性能硅锗(SiGe)双极互补金属氧化物半导体(BiCMOS)工艺设计，实现了-235dBc/Hz的归一化相位本底噪声。
PFD工作频率高达250MHz(整数n模式)/125MHz(小数n模式)，以改善相位噪声和杂散性能。可变模量，∑得尔塔调制器，允许使用一个49位的分割值出色的分辨率。ADI ADF41510可以用作整数n锁相环或小数n锁相环，具有固定模量的亚赫兹频率分辨率或可变模量的亚赫兹精确频率分辨率。
当合成器利用外部环路滤波器和压控振荡器(VCO)时，实现了一个完整的锁相环。10GHz带宽消除了倍频器或分频器级的要求，简化了系统架构并降低了成本。

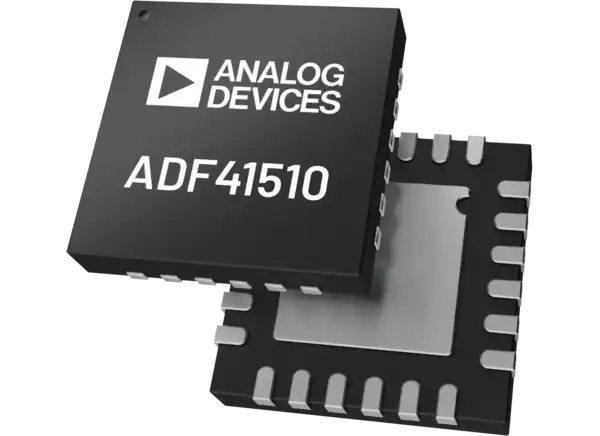

ADF41510封装在紧凑的24引脚4mm x 4mm LFCSP封装中。
1GHz ~ 10GHz带宽
超低噪声锁相环(PLL)
整数- n = -235dBc/Hz，小数- n = -231dBc/Hz
最大相位频率检测器(PFD)频率高
整数n = 250MHz，小数n = 125MHz
25位固定/49位可变分数模模式
单端参考输入
3.3V电源，3.3V充电泵
集成1.8V逻辑能力
相位同步
可编程充电泵电流在16倍范围
数字锁检测(DLD)
3线串行接口与寄存器回读选项
硬件和软件下电模式
工作范围-40℃~ +105℃
测试设备及仪器
无线基础设施
微波点对点和多点无线电
小孔径终端(VSAT)无线电
航空航天和国防
