摘要： 用于高可靠性工业应用和能源存储系统。

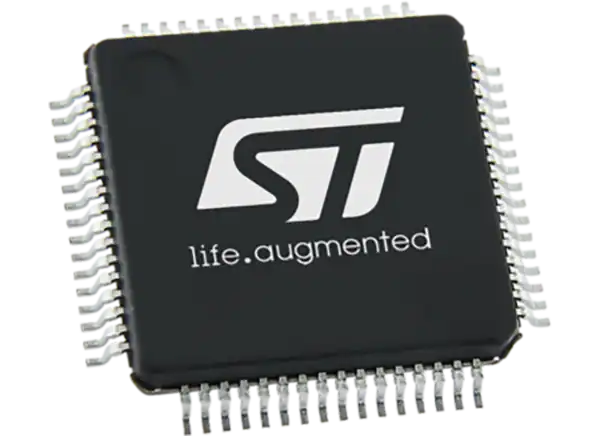

意法半导体L99BM114多芯电池监测/平衡IC是一款用于高可靠性工业应用和储能系统的锂离子电池监测和保护芯片。可监控多达14个堆叠电池单元，以满足48V及更高电压系统的要求。每个电池电压测量精度高，以及芯片上的库仑计数电流。该设备最多可监控7个ntc，信息通过SPI通信或隔离接口传输。
最多可连接31个L99BM114菊花链，通过变压器或电容隔离接口与一个主机处理器通信，具有高速、低电磁干扰、远距离、可靠的数据传输特点。无源平衡与可编程通道选择提供标准和低功耗模式(静音平衡)。
平衡可以基于内部定时器中断自动终止。集成了9个gpio用于外部监测和控制，最多可配置7个gpio通过NTC进行包装温度监测。意法半导体L99BM114具有一套全面的故障检测和通知功能，以满足系统安全标准要求。
4x至14x系列电池电池监测和平衡
64V工作电压
支持母线连接而不改变细胞结果
每个通道独立的16位电压ADC，精度小于2mV
带库仑计数器的18位ADC电流测量
完全同步的电流和电压样本
智能诊断程序提供自动故障验证，通过SPI全球状态字(GSW)和专用故障线提供冗余故障通知
9个gpio，最多7个模拟输入用于NTC传感
内部无源平衡高达200mA与驱动外部平衡晶体管的可能性
2.66Mbps隔离串行通信或高达5MHz SPI
2个5V稳压器支持外部负载连接，具有25mA (VCOM)和50mA (VTREF)电流能力
嵌入式NVM用于客户参数存储
系统安全就绪
64引脚TQFP封装
-40°C至+105°C工作和测试温度范围
48V和高压电池组
备用储能系统和UPS
电动自行车和电动滑板车
便携式和半便携式设备
