摘要： 设计用于驱动功率MOSFET和SiC MOSFET功率开关的快速开关。

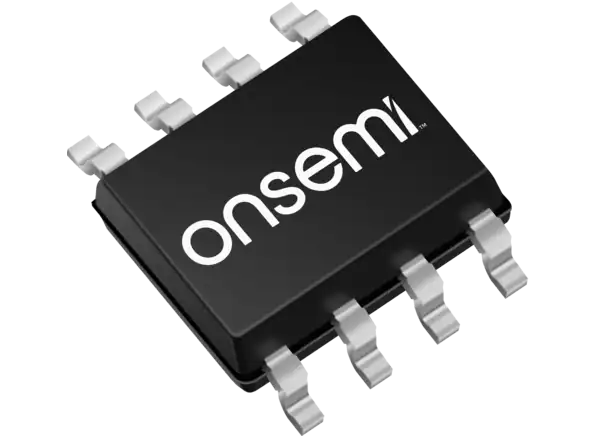

onsemi NCx51152隔离单通道栅极驱动器设计用于驱动功率MOSFET和SiC MOSFET功率开关的快速切换。NCP51152和NCV51152栅极驱动器具有4.5A源电流和9A吸收峰值电流，同时提供短而匹配的传播延迟。这些驱动器提供一个分离的输出，分别控制上升和下降时间。保护功能包括两侧驱动器的独立欠压锁定。onsemi NCP51152和NCV51152隔离单通道栅极驱动器采用4mm SOIC-8封装，支持高达3.75kV(RMS)的隔离电压。NCV51152型也符合AEC-Q100汽车应用要求。
选项
分离输出(NCx51152xA)
宽偏置电压范围，包括负V(EE)和V(CC) UVLO参考GND2 (NCx51152xB)
输入电源电压范围3V至20V
6.5V至30V输出电源电压范围，MOSFET为5V和8V, SiC为12V和17V，阈值
4.5A峰值源，9A峰值汇输出电流能力
200V/ns抗dV/dt
输入引脚负5V处理能力
典型传播延迟为36ns，最大延迟匹配为5ns
短路时闸夹紧(NCx51152xA)
AEC-Q100符合汽车应用要求(仅限NCV51152)
计划隔离和安全
3.75kV(RMS)隔离1分钟(符合UL1577要求)
符合GB4943.1-2011的CQC认证
符合IEC 62386-1的SGS FIMO认证
NCP51152
马达驱动器
DC-DC和AC-DC电源中的隔离转换器
服务器、电信和工业基础设施
NCV51152
车载充电器
xEV DC-DC变换器
牵引逆变器
充电站
