摘要： 高速双向无源交叉点(Xbar)开关在多路或多路配置。

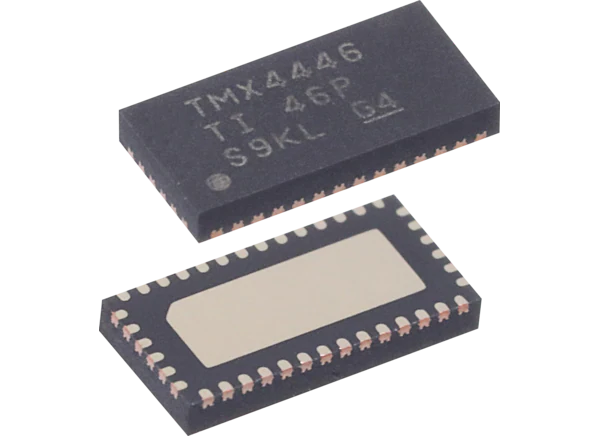

德州仪器TMUXHS4446多路复用开关ic是高速双向无源交叉点开关或交叉条(Xbar)。这些设备通过称为USB- c接口的USB Type-C 接口在USB 3.2 Gen2 SuperSpeed和DisplayPort 1.4/2.1(高达10Gbps UHBR10)信号之间切换。具有动态特性的TMUXHS4446集成电路允许以最小的信号眼图衰减和很少的附加抖动进行高速切换。这些器件可在-40°C至105°C的扩展工业温度范围内工作，适用于许多坚固耐用的应用，包括工业和高可靠性用例。TMUXHS4446 ic是pc和笔记本电脑、电视、游戏、坞站、家庭影院和娱乐、工厂自动化和控制、电子销售点(EPOS)、智能手机和平板电脑的理想选择
TMUXHS4446支持差分信号，共模电压(CMV)范围为0V至1.8V，差分幅度为0V至1800mV(pp)。这些采用硅设计的器件在信号的更高频谱上具有卓越的频率响应。
无源双向USB- c备用模式复用器之间的USB和DisplayPort信号切换
支持USB 3.2高达10Gbps (Gen 2.0)和DisplayPort 2.1高达10Gbps每通道(UHBR10)
兼容源/主机和接收器/设备应用程序
-3dB差分带宽在9.5GHz
动态特性:
5GHz时插入损耗= -1.6dB
5GHz时回波损耗= -18dB
支持0V ~ 1.8V的CMV电压范围
自适应CMV跟踪
6V耐受性SBU引脚，以生存短到v (BUS)事件
可以通过GPIO引脚或I(2)C配置吗
支持1.8V和3.3V I(2)C
3.3V单电源电压V(CC)
340μA有功功耗
0.5μA(引脚模式)低待机功耗
-40°C至105°C扩展工业温度范围
提供3mm x 6mm QFN封装
个人电脑和笔记本电脑
电视
游戏
停靠点
家庭影院和娱乐
工厂自动化与控制
电子销售点(EPOS)
智能手机
平板电脑
