摘要： Buck转换器，输入电压范围从4.2V到17V，支持高达1A的连续电流。
德州仪器TPS56124x同步降压转换器是一款简单，易于使用的同步降压转换器，输入电压范围为4.2V至17V，支持高达1A的连续电流。该器件设计用于最少的外部元件计数和低待机电流。该开关电源(SMPS)器件采用D-CAP3控制模式。该特性提供了快速瞬态响应，并支持低等效串联电阻(ESR)输出电容器，如超低ESR陶瓷和特种聚合物电容器，无需外部补偿元件。
德州仪器TPS561243在eco模式下工作，在轻负荷运行时保持高效率。TPS561246工作在FCCM模式下，在所有负载条件下保持相同的频率和较低的输出纹波。通过打嗝，TPS56124x集成了完整的保护，包括OCP, UVLO, OTP和UVP。TPS56124x采用6引脚1.6mm × 1.6mm SOT563 (DRL)封装。结温设置范围为-40℃~ 125℃。
为广泛的应用程序配置
4.2V至17V输入电压范围
输出电压范围0.6V至7V
参考电压
±1.5%参考电压精度
100毫欧和55毫欧集成场效应管
TPS561243的低静态电流为110µA
开关频率为1280kHz
最大95%的大占空比操作
1.4ms固定软启动时间
使用方便，设计尺寸小
TPS561243 eco模式和TPS561246轻载FCCM模式
D-CAP3 控制模式，具有快速瞬态响应
支持启动与预偏输出
非锁存OT和UVLO保护
逐周期超过电流限制
防紫外线打嗝模式
-40℃~ 125℃工作结温范围

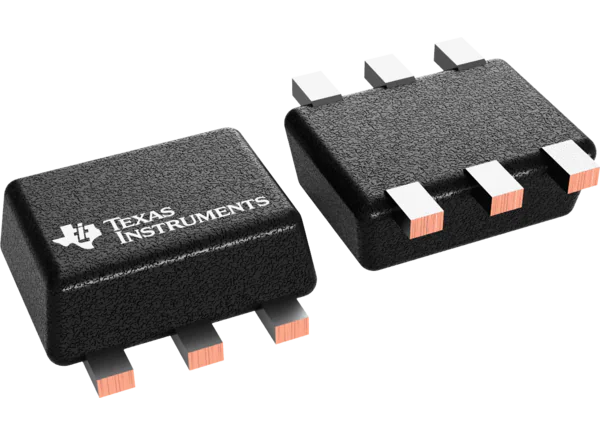

1.6mm × 1.6mm SOT-563封装
WLAN/Wi-Fi接入点
DSL调制解调器(电缆/ / GFAST)
小型企业路由器
电表
STV和DVR
电器
