致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出双向QC3.0快充移动电源完整解决方案。该方案内建高通的SMB1351输入充电IC，搭配QC3.0适配器输入对移动电源做快速充电;输出采用安森美(ONS)的QC3.0识别IC NCP4371，结合MPS的功率IC MP3428，提供18W功率的QC3.0快速充电输出。

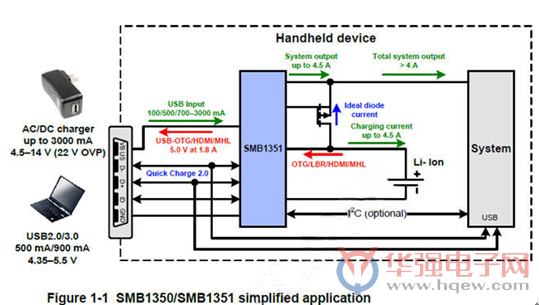

  图示1-大联大友尚推出的双向QC3.0快充移动电源完整解决方案之示意图

  智能手机的电池容量愈来愈大，除了省电能力外，充电速度更成为用户愈来愈重视的特点。继Quick Charge 2.0规格后最新推出的Quick Charge 3.0技术(简称QC3.0)，可使一般手机只需充电约35分钟即可将电量从0%增至80%。QC3.0可向下兼容于先前的Quick Charge版本，并且可支持最新的USB Type-C接头;QC3.0以每200mV为增量，于3.6V至20V的电压范围内，提供更具弹性的电压选择。这让手机选择最适合的电压达到理想充电电流，进而将电能损耗最小化、提升充电效率并改善热表现。

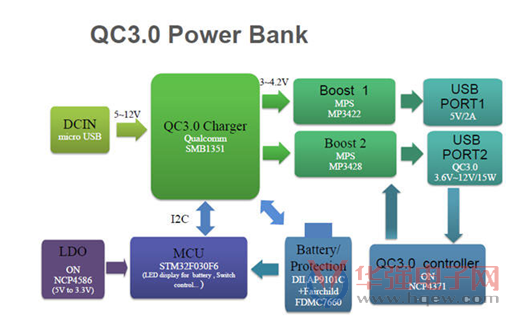

  图示2-大联大友尚推出的双向QC3.0快充移动电源完整解决方案之框架图

  大联大友尚此次推出的移动电源方案可同时输出两组电源，一组为QC3.0输出;另一组为固定5V输出，可同时对两支手机充电。QC3.0输出最大功率达18W，输出电压范围最小为3.6V，最高为12V;固定5V输出最大功率为10W。

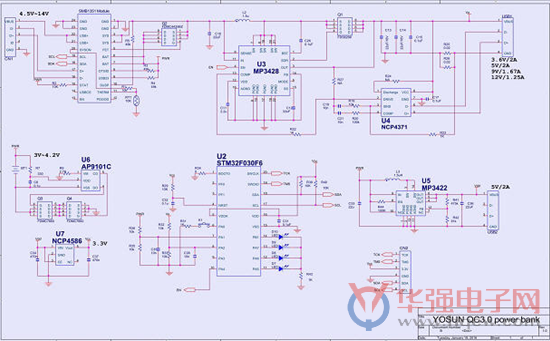

  图示3-大联大友尚推出的双向QC3.0快充移动电源完整解决方案之线路图

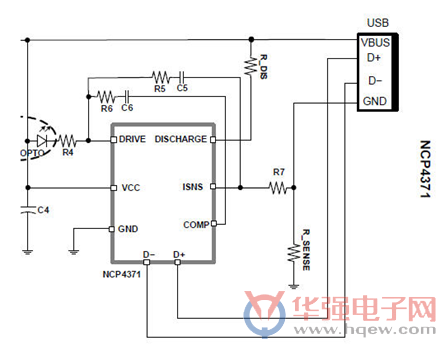

  图示4-大联大友尚推出的双向QC3.0快充移动电源完整解决方案之QC识别IC示意图

  ? Boost DC/DC Converter 1 for QC3.0 Output: MPS MP3428

  ? Boost DC/DC Converter 2 for 5V/2A Output: MPS MP3422

  ? MCU: 32bit Cortex M0, ST micro STM32F030F6

  ? Battery protection IC: Diodes AP9101C

  ? LDO: ON NCP4586

  移动电源输入除适用一般5V适配器外，最大特点是支持QC3.0适配器，让移动电源本身电池也具备快充功能，最大充电电流更高达4.5A，可于半小时内让移动电源充电达80%电量。系统中MCU内建程序包含充、放电灯号显示、电量显示与相关保护功能。

  方案特色

  ? Micro USB输入：QC3.0, 3.6V~12V@18W

  ? USB Type A输出1：QC3.0, 3.6V~12V@18W

  ? USB Type A输出2：5V@2A

  ? 4 times faster than conventional charging

  ? 30 inutes to 80% full capacity

  ? Charge IC: Programmable single cell Li-Ion battery charger: Qualcomm SMB1351, feature

  ? QC3.0 HVDCP Controller: ON NCP4371, feature

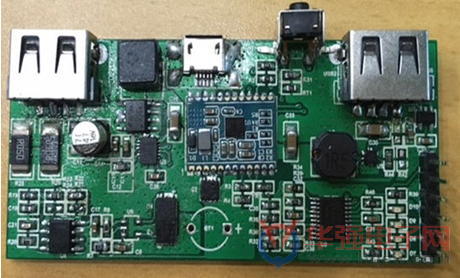

  图示5-大联大友尚推出的双向QC3.0快充移动电源完整解决方案之开发板照片
