德国elmos公司日前在宣布推出E522.8x系列产品后，再向用户提供更为强大的产品系列。单个通道电流为150mA的E522.80/81/82/83系列，并联输出情况下LED电流可达450mA;单个通道电流为60mA的E522.84/85/86/87系列， 并联输出情况下LED电流为180mA。车规级的产品可以用作汽车后灯、后雾灯、日间行车灯和高位刹车灯的LED控制器，具有世界一流的电磁兼容性。

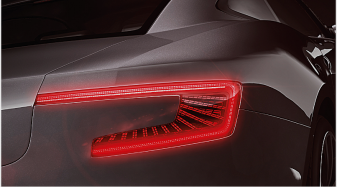

  尾灯应用

  这些控制器能够进行多功能的故障诊断，同时与现有解决方案兼容。此外，E522.8X系列控制器采用新方法解决散热问题，所占空间最小。每个部件拥有3个独立的线性电流源，每个通道可提供60mA或150mA电流。当3个通道并联时，输出电流为180mA或450mA。可以通过连接芯片的RUN 功能脚，使得LED灯串可以连接成灯簇，且无需任何外围器件。

  优势

  该方案最大的优点是芯片内置多种故障诊断功能，采样该方案可以实现开路/短路检测、结温监测、电压控制和保护以及内/外部温度补偿，在宽电压输入范围内可靠运行。其3个通道除了可以单独工作以外，还可并行工作，连续提供180mA低电流和450mA大电流。特别值得一提的是，这个方案可以设计一个外部电阻，与内部的恒流源协同工作，合理的分配芯片内部和外部的功耗，在芯片、LED灯以及外部电阻之间实现动态热平衡。

  特有的功率分配方法，可以满足一些热性能要求苛刻的环境;

  优良的的电磁兼容性;

  需要最少的外部组件;

  LED输出电流：高达450mA(连续);

  高分辨率PWM调光功能 ;

  可选的内部/外部温度基准 。

  主要特性

  输入工作电压范围：5V～25V, 最大承受40V;

  单个通道诊断功能包括: 开路/短路检测,通过诊断“RUN”总线，连接多个IC;

  可以选择不同的开路诊断电压起始点: VS=7.5V, 9V, 10V, 15V;

  “单灯工作”模式(SLM)，在检测到故障的情况下关闭所有LED。

  大电流系列(E522.80/81/82/83)

  输出电流3通道，每通道150mA;

  热性能->芯片允许功耗最高为5W，在额定工作电压范围内，满足全电流运行;

  内部使用两个并行的线性稳压管，一个直接驱动负载，另一个可以连接外部的电阻实现热分配;

  稳压器正向压降极低，典型值为250mV @ 120mA ;

  工作在故障反馈模式(FFB)下，SLM引脚输出不同的PWM占空比，分别对三个通道实现独立的故障诊断。
