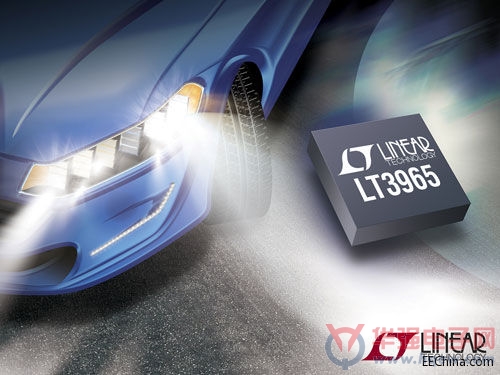

凌力尔特推出 LED 旁路开关器件 LT3965，该器件允许对 8 个单独 LED 或 LED 段进行独立调光和诊断。LT3965 与一个配置为电流源的 LED 驱动器电路一起运行。LT3965 有 8 个单独控制的浮置 17V/330m? NMOS 开关。采用这些内部功率开关和一个集成的 I2C 串行接口，LED 串中每个 LED 都可以单独接通或断开，或者可以对它们进行 PWM 调光以使 LED 矩阵提供独特的照明图案。

  典型应用包括汽车矩阵式 LED 前灯、工业照明和大型 LED 显示器照明。通过 I2C 串行接口能够以 256:1 的调光比进行数字编程，且可以在调光状态之间设定有或没有 11 位分辨率的渐变过渡。每个开关都可以控制和监视单个 LED 或一段串联连接且电压高达 16V 的 LED 段。LT3965 的 8V 至 60V 输入电压范围适合汽车和工业应用中采用的多种 LED 驱动器。就较大型 LED 矩阵应用而言，多个 LT3965 (多达 16 个) 可使用一个公共的 I2C 总线。

  LT3965 的 8 个开关可以并联和 / 或串联连接，以旁路 LED 串中的一个或多个 LED。当使用多个 LT3965 时，I2C 串行接口可使主微控制器与一个或多个配置为从属器件的 LT3965 通信。LT3965 提供一个内部时钟发生器，还支持一个用于 PWM 调光的外部时钟源。此外，LT3965 的每个通道都提供开路 LED 和短路 LED 故障报告及保护。该器件采用 28 引线 TSSOP 耐热性能增强型封装，从而确保为矩阵式调光应用提供一种占板面积紧凑的解决方案。

  LT3965EFE 采用耐热性能增强型 28 引线 TSSOP 封装。工业温度版本 LT3965IFE 经过测试，保证在 –40°C 至 125°C 工作结温范围内工作。千片批购价为每片 3.95 美元，两种版本都有现货供应。如需更多信息，请登录 www.linear。com。cn/product/LT3965。观看 LT3965 视频，请登录 www.linear。com。cn/solutions/5973。

  性能概要：LT3965

  ? 8 个独立的 17V 330m? NMOS 开关

  ? 每个开关独立进行接通 / 断开 / 调光控制

  ? 具开路 LED 和短路 LED 故障报告功能的 I2C 串行接口

  ? 可编程 I2C 地址

  ? VDD 范围：2.7V 至 5.5V;VIN 范围：8V 至 60V

  ? 数字可编程 256:1 PWM 调光

  ? PWM 调光状态之间的渐变过渡

  ? 可选内部时钟发生器或外部时钟源用于 PWM 调光

  ? 转换率受限的开关用以降低噪声

  ? 开路 LED 过压保护

  ? 可编程开路 LED 和短路 LED 门限

  ? 28 引线耐热性能增强型 TSSOP 封装
