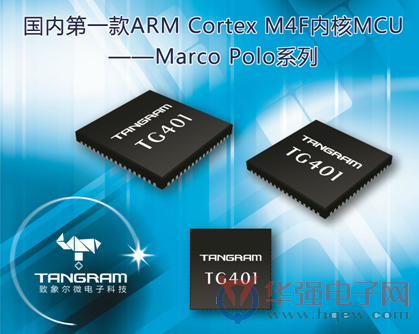

国内唯一一家拥有紧耦合异构多核双OS系统设计能力的芯片公司致象科技今日宣布，推出国内首个基于ARM Cortex M4F内核开发的MCU 产品系列—Marco Polo系列，打开了国产MCU的新篇章。高性能的第一代Marco Polo系列MCU可广泛应用在智能家居、无人机、可穿戴设备等物联网领域。

  致象科技CEO方之熙博士认为，以核心芯片为中心，整合软、硬件和应用服务，互联网化的开放式运算平台已经成为IC行业下一个潮流和利润增长点。致象科技作为一家国产高端集成电路芯片设计厂商，正在朝着跨时代发展方向奋斗。

  致象科技此次推出的第一代Marco Polo系列MCU-TG401，不但具备小封装尺寸、低功耗、高性价比等特点，还集成了DSP扩展功能和浮点协处理器，能提供快速DSP和浮点处理功能。这在需要复杂传感器融合算法、音频解码和图像处理的产品应用中具有天然的优势，如近来热门的无人机飞控系统就是典型的应用场景。

  在软件开发方面，致象科技为开发者提供了一整套丰富实用的软件开发包，包括开发工具链，应用例子，驱动程序，中间件，以及调试脚本。TG401软件平台不仅符合ARM CMSIS标准，支持ARM DSP库，还移植了FreeRTOS/uCOS等实时操作系统，支持常用网络协议。这些都极大程度简化了开发者的开发难度。

 Marco Polo系列MCU的主要特性和优势

 强大的运算能力

  提供完整的DSP指令集以及专用浮点运算单元，主频最高可达150MHz，性能全面超越Cortex M3内核产品。

  片上集成了1MB FLASH和512KB SRAM存储空间，为用户复杂应用开发带来更多可扩展性。采用TSMC先进的40nm LP工艺制程，内置电源管理单元，有效降低了功耗，待机电流低至uA级。

 丰富的外设资源

  l 1路USB HOST/Device接口用于高速数据传输;

  l 2路SD/SDIO可用于扩展存储空间或连接SDIO外设;

  l 4路UART，3路SPI，3路I2C，2路I2S接口;

  l 支持多达16路PWM输出;

  l 支持3路CAP和3路QEP功能;

  l 集成多达24个通道12bit ADC，ADC采样频率高达2Msps;

  l 支持8-bit并行以及3-wire/4-wire串行LCD接口，方便实现多种规格的显示需求。

  l 包含一组I2C Monitor接口，支持在MCU core睡眠时自动从外部I2C总线上连接的传感器获取数据，更进一步降低了整机功耗。

 优越的功耗管理

  1. Suspend模式：在系统进入最低功耗模式的时候，MCU核心和外设全部断电，软件可以配置一部分SRAM保留内容，当系统被唤醒的时候，软件不需要做一次冷启动，而是可以直接回到断电之后的那条指令继续执行。这个方案可以在功耗和性能之间做一个非常好的平衡，因为它既保证了芯片在低功耗模式下关闭了除SRAM之外的其它所有硬件，又保证了系统唤醒之后迅速从断电之后的程序继续运行。

  2. I2C Monitor模式：在系统进入最低功耗模式的时候，monitor模块会按照软件的配置定时读取I2C外设的数据，在整个过程中MCU核心以及所有其它模块都处于断电状态，只有monitor模块本身耗电。这种模式对于sensor hub类型的应用特别合适，因为不需要MCU参与读取外设数据的过程，所以耗电量极低，比同类产品在此模式下耗电低50%。

  易用的开发环境

  支持ARM Keil，IAR，GCC三种开发工具;支持USB和UART更新固件，支持OTA更新固件”。

  高效的调试工具

  除了支持Jlink这种通用的低端调试器，还全面支持罗德巴赫的高端调试器Trace32，可以极大提高开发人员调试效率。

  友好的软件平台

  兼容ARM CMSIS的API标准。使用友好的开源license，方便客户进行二次开发并且自由选择开源或者闭源。

  致象科技同步提供评估套件，方便用户进行功能和性能评估。
