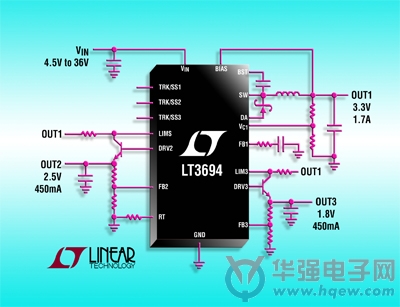

凌力尔特公司推出2.6A、36V 降压型开关稳压器 LT3694，该器件具有两个线性控制器，采用 4mm x 5mm QFN 或 TSSOP-20E 封装。LT3694 在 4V 至 36V 的 VIN 范围内工作，具有 70V 的瞬态保护，非常适用于在汽车应用中遇到的负载突降和冷车发动情况。其内部 3.5A 开关可在电压低至 0.75V 时提供高达 2.6A 的连续输出电流。其开关频率从 250kHz 至 2.5MHz 是用户可编程的，从而使设计师能优化效率，同时避开关键的噪声敏感频段。每个集成的 LDO 控制器都有一个高达 1A 的准确可编程电流限制，以提供额外的可靠性。这些 LDO 控制器与 NPN 晶体管相配合，可用来在主通道之外再提供两个低噪声输出。尽管这些 LDO 控制器可由独立的输入供电，但是从主开关输出给它们供电可同时确保高效率和低噪声。该器件的 4mm x 5mm QFN 封装 (或耐热增强型 TSSOP-20E 封装) 与高开关频率 (允许使用小的外部电容器和电感器) 相结合，可提供占板面积紧凑、热效率高的解决方案。

LT3694 的主开关采用一个高效率 3.5A 开关，具有必要的振荡器、控制、逻辑电路和 LDO 控制器，这些组件都集成到了单个芯片中。特殊设计方法使该器件在宽输入电压范围内实现了高效率，而且其电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。二极管电流限制引脚提供了额外的过载保护。其他特点包括电源良好标记、独立的跟踪 / 软启动引脚和可编程欠压闭锁。

性能概要：LT3694/-1

·         宽输入范围：4V 至 36V

·         过压停机保护电路直至 70V 瞬态

·         具内部电源开关的 2.6A 输出开关稳压器

·         具可编程电流限制的两个低压差线性稳压控制器

·         跟踪 / 软启动输入和电源良好输出简化软启动和电源排序

·         使用小型电感器和陶瓷电容器

·         VOUT(MIN) = 0.75V (降压型稳压器和 LDO)

·         可调的 250kHz 至 2.5MHz 开关频率

·         准确的使能门限允许用户可编程的欠压闭锁

·         可选时钟同步 (LT3694) 或时钟输出同步至其他开关稳压器 (LT3694-1)

·         耐热增强型 28 引线 4mm x 5mm QFN 和 20 引线 TSSOP 封装
