华大电子近日发布一款高集成度、低功耗单芯片WLAN射频收发机HED09W06RN-3。该芯片支持802.11n协议，具有完全自主的知识产权，填补了内地在WLAN单芯片射频收发机领域的空白。

该芯片工作在2.4GHz频段，同时支持802.11b/g/n协议，并采用CMOS工艺，集成了完整的收发通路。芯片在保证收发机性能的前提下将LNA、PA和收发开关都集成到射频芯片中，降低了成本，简化了设计，而且提高了生产良率。收发机芯片内部还提供了晶体振荡频率校准电路，可以使用片外晶体而不是晶振模块提供参考时钟，进一步降低了生产成本。

HED09W06RN-3具备良好的收发性能。接收机噪声系数低于5dB，对于1Mbps的802.11b信号，接收灵敏度达到-95dBm，接收EVM最低可达-32dB。在发射方面，HED09W06RN-3的集成PA在发射802.11n信号时EVM可达到-28dB，体现了良好的线性度性能。此外，芯片内部还集成了相应的电路模块来完成I/Q失配的校正。

与现有的WLAN射频芯片方案相比，HED09W06RN-3不仅芯片面积更小，外部组件数量也大幅减少，整体设计方案复杂度大大降低，缩短了产品上市时间，使得系统设计厂商的产品成本预算得到了大幅缩减，显著提升了产品解决方案的竞争力。

华大电子依托其雄厚的技术研发实力，可为客户提供基于RF芯片的参考设计以及相关产品的解决方案。并对产品开发过程中出现的问题，给予全方位的技术支持。

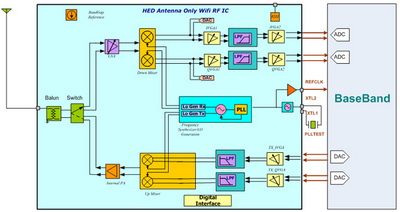

射频收发机系统框图
