2010 年5 月13 日，凌力尔特公司 (Linear Technology Corporation) 推出数字可编程线性稳压器系列的第二个器件 LT3071，在目前可得到的单片 5A LDO 中，该器件具最低压差电压、最低噪声和最快瞬态响应。在 5A 时的压差电压是超低的 85mV。在 10Hz 至 100kHz 的带宽上，5A 时的输出电压噪声仅为 25uVRMS。凭借 LT3071 的 1MHz 单位增益带宽及其 15uF 的最小陶瓷输出电容，对于一个快速 4.5A 输出负载阶跃，仅产生一个 30mV 的过冲/下冲，从而节省了大量的体电容、空间和成本。LT3071 非常适合于对低电压、大电流器件 (例如：FPGA、DSP、ASIC、微处理器)、敏感的通信电源、服务器/存储装置和后置降压调节应用进行高效供电。

LT3071 的输出电压可采用数字方式来设置，置范围为 0.8V 至 1.8V (以 50mV 增量)。其准确度在整个电压、负载和温度范围内被严格规定为 ±1%。模拟输出裕度控制功能可以在连续 ±10% 的范围内调节系统输出电压，这在系统开发调试时非常有利。一个电源良好 (PowerGood) 标记指示输出电压是否在稳定状态，或该器件是否处于 UVLO 状态，这个标记还对热故障提供早期报警指示。一个输出电流监视器提供了输出电流的比例动态表示 (IOUT/2500)，它可以直接测量，也可以利用一个电阻器来终接并转换为电压，从而允许计算负载情况或功率。LT3071 的输入电源电压范围为 0.95V 至 3.0V，其偏置电源电压范围为 2.2V 至 3.6V。偏置电源向内部 NMOS 通路器件提供栅极驱动。

多个 LT3071 器件可非常容易地并联，以实现更大的输出电流，并在整个电路板上分散热量。跟踪功能可以控制一个为 LT3071 输入供电的降压型稳压器。这一跟踪功能驱动上游降压型稳压器，以保持 LT3071 的输入电压为 VOUT + 300mV，从而最大限度地降低了功耗。如果输出电压是动态改变的，那么跟踪功能自动调节降压型稳压器的输出电压，以保持效率不变。内部保护电路包括 UVLO、电流反向保护、具电源折返的准确电流限制和具迟滞的热停机。

LT3071 采用耐热增强型、扁平 (0.75mm) 28 引线 4mm x 5mm QFN 封装，E 和 I级器件在 -40°C 至 +125°C 结温范围内工作。以 1,000 片为单位批量购买，两种器件的价格分别为每片 4.20 美元和 4.80 美元。如需更多信息，请登录 www.linear。com。cn。

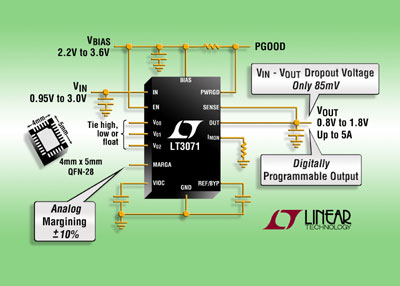

照片说明： 具模拟裕度调节功能的超快、数字可编程、超低压差、低噪声 5A LDO

性能概要：LT3071

·         输出电流：5A

·         压差电压：典型值为 85mV

·         数字可编程 VOUT：0.8V 至 1.8V，增量为 50mV

·         模拟输出裕度控制：范围为 ±10%

·         输出电流监视器：提供 IOUT/2500，在 IOUT = 5A 时为 2mA

·         低输出噪声：25uVRMS (10Hz 至 100kHz)

·         可并联：用两个器件实现 10A 输出

·         准确的电流限制：±20%

·         在整个电压、负载和温度范围内的准确度为 ±1%

·         用低 ESR 陶瓷输出电容器 (最小 15uF) 可稳定

·         高频 PSRR：1MHz 时为 30dB

·         使能功能接通/关断输出

·         VIOC 引脚控制降压型转换器，以保持低功耗并优化效率

·         PWRGD / UVLO / 热停机标记

·         具折返保护的电流限制

·         热停机

·         扁平 (0.75mm) 耐热增强型 28 引线 4mm x 5mm QFN 封装
