凌力尔特推出低功率、16 位、无漏码、80Msps 模数转换器

来源：http://news.hqew.com/info-164051.html 发布时间：2010-03-31

摘要： 加利福尼亚州米尔皮塔斯(MILPITAS, CA) – 2010年3月31日–凌力尔特公司(Linear Technology Corporation)推出低功率、16位、无漏码、80Msps模数转换器(ADC) LTC2259-16，其功耗仅为89mW，尚不及同类竞争16位解决方案的一半。LTC...

加利福尼亚州米尔皮塔斯(MILPITAS, CA) – 2010年3月31日–凌力尔特公司(Linear Technology Corporation)推出低功率、16位、无漏码、80Msps模数转换器(ADC) LTC2259-16，其功耗仅为89mW，尚不及同类竞争16位解决方案的一半。LTC2259-16为现有的14位低功率LTC2259-14 ADC系列提供了一种引脚兼容的升级，是具双倍数据速率(DDR) CMOS/LVDS输出的单通道16位ADC中功耗最低的一款。除了功率显著降低之外，LTC2259-16还拥有两个旨在抑制数字反馈的有用特点，包括交替位极性(ABP)模式和一个数字输出随机函数发生器。这些特点与低功率相组合，简化了众多应用中采用高速ADC所进行的设计工作，包括HD广播摄像机、IMO雷达、以太网测试仪、便携式测试和仪表、软件定义无线电及蜂窝基站。

当来自ADC输出的能量回馈耦合至模拟电路部分时，数字反馈将出现，从而引起干扰。这种干扰在噪声层中表现为异常的整形，而在ADC输出频谱中则表现为寄生噪声。最坏的情况出现在中间标度(这里，所有的输出正在从“1”变至“0”或从“0”变至“1”)，将产生回馈耦合至输入端的大接地电流。

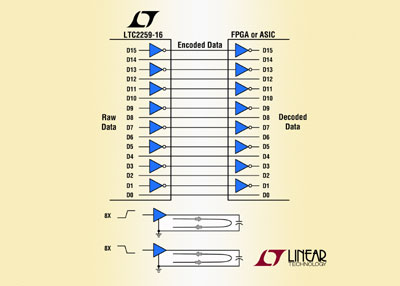

为了消除这种影响，LTC2259-16的专有交替位极性模式在输出缓冲器之前将所有的奇数位反转，以使“1”和“0”变换的数目相等。这种方法有效地消除了会对数字反馈产生影响的大接地平面电流。除了交替位极性模式之外，该器件还提供了一个可任选的数据输出随机函数发生器，用于抑制来自数字输出的干扰。该随机函数发生器负责对数字输出进行去相关处理，以降低回馈耦合至ADC输入中的重复码型在输出频谱中引发无用音调的可能性。上述两种数字反馈抑制方法均使无寄生动态范围(SFDR)性能改善10dB至15dB。

LTC2259-16采用一个1.8V的低电压模拟工作电源，在基带上提供了73.1dB的信噪比(SNR)性能和88dB的SFDR。0.17ps_RMS的超低抖动实现了IF频率的欠采样以及卓越的噪声性能。LTC6406是推荐用于保持LTC2259-16之AC性能的轨至轨ADC驱动器。

LTC2259-16的数字输出可被设定为全速率CMOS、DDR CMOS或DDR LVDS。双倍数据速率数字输出允许在时钟的上升沿和下降沿上传输数据，从而将所需的数据线数目减少了一半。一个单独的输出电源提供了1.2V至1.8V的CMOS输出摆幅。

LTC2259-16采用6mmx6mmQFN封装，内置一个时钟占空比稳定器电路，以便于实现非50%的时钟占空比、可编程数字输出定时、可编程LVDS输出电流和任选的LVDS输出终端。这些特点组合起来，以使ADC与数字接收器之间的数据传输变得更加灵活。

LTC2259-16属于一个引脚兼容的14位和12位ADC系列，采样率范围为25Msps至150Msps，功耗为35mW至149mW。LTC2259-16已全面投产，以1,000片为单位批量购买，每片价格为35.00美元。演示板和样品在www.linear。com。cn提供。如需了解完整的产品系列，可登录www.linear。com。cn/ad/highspeedADC.jsp。
