凌力尔特推出 FET 输入单路和双路运算放大器 LTC6268 和 LTC6269，这两款器件为高速和大动态范围跨阻抗放大器 (TIA) 以及缓冲器应用提供了卓越的性能。LTC6268 / LTC6269 在 25°C 时的偏置电流仅为 3fA，在整个 –40°C 至 125°C 温度范围内的偏置电流最大值仅为 4pA，可分辨从几毫微微安至数安培的输入电流。宽带电压和电流噪声分别为 4.3nV/√Hz 和 5.5fA/√Hz，从而可实现大动态范围电路。LTC6268 为提供高速度和高精确度而开发，实现了 500MHz 增益带宽积和低于 pF 的输入电容，在 1MHz 时谐波失真为 –100dB。除了光电二极管和光电倍增管 (PMT) 电路，LTC6268 / LTC6269 还非常适合其他高阻抗传感器应用和驱动模数转换器 (ADC)。

  LTC6268 数据表中提供了可最大限度地提高 TIA 性能的电路和布局技术，并列举了从 65MHz 带宽时 20kΩ 跨阻抗增益到 11.2MHz 带宽时 499kΩ 跨阻抗增益的各种电路实例。

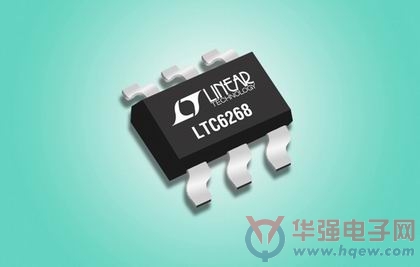

  LTC6268 采用 6 引线 SOT-23 封装，和具保护引脚的 8 引线 SOIC 封装以免受到电路板泄漏电流的影响。LTC6269 则采用具裸露焊盘的 MSOP-8 封装和 3mm x 3mm DFN-10 封装。

  LTC6268 和 LTC6269 是单位增益可稳定的，在 –40°C 至 85°C及 –40°C 至 125°C 工业温度范围进行了全面规定。LTC6268 的千片批购价为每片 2.90 美元，LTC6269 则为 4.90 美元。

  照片说明：快速超低偏置电流放大器

  性能概要：LTC6268 / LTC6269

  ? 增益带宽积：500MHz

  ? –3dB 带宽 (A = 1)：350MHz

  ? 低输入偏置电流：

    o 室温时典型值为 ±3fA

    o 125°C 时最大值为 4pA

  ? 电流噪声 (100kHz)：5.5fA/√Hz

  ? 电压噪声 (1MHz)：4.3nV/√Hz

  ? 极低 CIN：450fF

  ? 轨至轨输出

  ? 摆率：400V/μs

  ? 电源电压范围：3.1V 至 5.25V

  ? 静态电流：16.5mA

  ? 谐波失真 (2VP-P)

    o 在 1MHz 时为 –100dB

    o 在 10MHz 时为 –80dB

  ? 工作温度范围：–40°C 至 125°C

  ? 单路版本采用 8 引线 SO-8、6 引线 TSOP-23 封装

  ? 双路版本采用 8 引线 MS8、3mm x 3mm 10 引线 DFN 10 封装
