SMK最新开发了主要用于连接电池的，在支持大电流的“FB系列”FPC板对板连接器基础上采用了新的低背和省空间结构的“FB-7系列”连接器，扩大了产品阵容。

  本产品的嵌合高度为0.6mm(较SMK现有产品缩小到66%)，实现了行业最低背和省空间结构，为整机的小型化和薄型化做贡献。

  本产品采用了SMK独家卓越的接触结构，实现了需要高可靠性的电池盒之间的稳定连接。通过采用独家锁定结构，确保了高嵌合保持力，可防止掉地碰撞等造成的嵌合脱离。

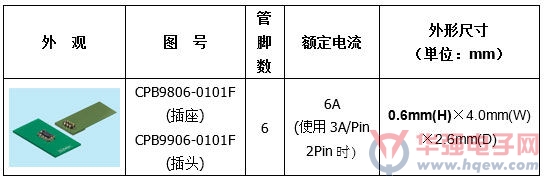

“FB-7系列”FPC板对板连接器产品信息

  详细内容

  1.产品名称

  “FB-7系列”FPC板对板连接器

  图 号: CPB9806-0101F (插座)

  CPB9906-0101F (插头)

  2.特点

  1) 采用了SMK独家的接触结构，可实现具备高可靠性和稳定性的机械接触。

  2) 采用独家锁定结构，确保了高嵌合保持力。

  3) 虽然是省空间设计，但却设置了贴装吸附空间，支持自动机械贴装。

  4) 嵌合高度为0.6mm，实现了低背结构。

  5) 采用防焊剂飞溅结构。

  6) 符合RoHS指令的环保产品。

  3.用途

  智能手机，平板电脑，手机

  4.主要规格

  1) 额定电压电流 ：AC/DC 30A、4.0A/pin(电源)˙1.0A/pin(信号)

  2) 接触电阻 ：20mΩ及以下

  3) 绝缘电阻 ：1000mΩ及以上

  4) 耐电压 ：200V

  5) 使用温度范围 ：-25℃～+80℃
