凌力尔特公司 (Linear Technology Corporation) 推出完整的可穿越 DC/DC 系统 IC LTC3355。该器件具有一个主降压稳压器和一个内置升压型转换器，用于在 VIN 电源突然缺失的情况下从单个超级电容器能量源提供 VOUT 的短暂后备或可穿越电压。该器件拥有提供超级电容器 (或其他存储元件) 之无缝充电所需的全部功能，包括 VIN、VOUT 和 VCAP 的监视以及至后备的自动切换。LTC3355 的非同步、恒定频率、电流模式、单片 1A 降压型开关稳压器可采用一个高达 20V 的输入电源提供 2.7V 至 5V 的稳定输出电压。该器件非常适合于功率计、工业报警和固态驱动器中常用的可穿越、“濒临崩溃”或数据后备电源。

       LTC3355 采用一个从 VOUT 供电的 1A 可编程恒定电流 / 恒定电压 (CC/CV) 线性充电器来给单个超级电容器、电解电容器或镍氢 (NiMH) 电池充电。一个热调节环路可最大限度地增加充电电流，同时将芯片温度限制在 110oC。当 VIN 电源降至低于可编程电源故障比较器输入 (PFC) 门限时，该器件的恒定频率、非同步、电流模式 5A 升压型开关稳压器将从超级电容器向 VOUT 供电。后备电源可在电容器电压低至 0.5V 的情况下输送至 VOUT。该器件具有可编程升压、充电器和 VIN 电流限值。其他特点包括一个 VIN 电源故障指示器、VCAP 电源良好指示器和 VOUT 上电复位 (POR) 输出。

      LTC3355 采用耐热性能增强型 20 引线、扁平 (0.75mm) 4mm x 4mm QFN 封装。该器件在 -40oC 至 125oC 的结温范围内工作，有现货供应。E 级版本的千片批购价为每片 3.25 美元。

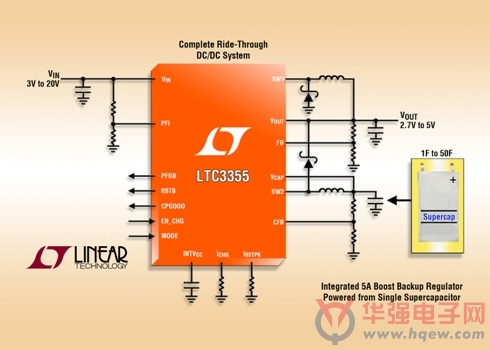

       照片说明：完整的可穿越 DC/DC 系统 IC

     性能概要：LTC3355

·         VIN 电压范围：3V 至 20V

·         VOUT 电压范围：2.7V 至 5V

·         1A 电流模式降压型主稳压器

·         采用单个超级电容器向 5A 升压型后备稳压器供电

·         升压型稳压器可在低至 0.5V 的电压条件下运作，以最大限度地利用超级电容器的储能

·         可编程超级电容器充电电流至 1A，并具过压保护功能

·         充电器可支持单节 CC/CV 电池充电

·         可编程 VIN 电流限制

·         可编程升压电流限制

·         VIN 电源故障指示器

·         VCAP 电源良好指示器

·         VOUT 上电复位输出

·         紧凑的 20 引线 4mm x 4mm x 0.75mm QFN 封装
