凌力尔特公司 (Linear Technology Corporation) 推出隔离式 8 端口供电设备 (PSE) 控制器芯片组 LTC4290/LTC4271，该芯片组为用于 IEEE 802.3at (PoE+) Type 1 和 Type 2 兼容型以太网供电 (PoE) 系统而设计。LTC4290/LTC4271 提供 8 个独立的 PSE 通道，可实现更简单和组件数目更少的设计、减小电路板空间并最终降低解决方案总体成本。LTC4271 提供至 PSE 主机的数字接口，而 LTC4290 提供高压以太网接口。这两款 IC 可通过廉价的以太网变压器桥接。变压器隔离式通信协议取代了多达 6 个在传统设计中使用的昂贵光耦合器和一个复杂的隔离式 3.3V 电源，从而极大地节省了成本，并实现了更坚固、更易于制造的设计。

     LTC4290/LTC4271 芯片组在流行的兼容性测试中，赢得了能与 PoE+ 和 PoE 系统 100% 互操作的评分。当与 LT4275 受电设备 (PD) 控制器配对使用时，完整的端到端 LTPoE++ 系统在与 PoE+ 和 PoE 保持完全兼容的同时，还可提供高达 90W 的功率。

     用户将非常欢迎 80V 端口引脚所提供的坚固性和业界最低的功耗，与采用更易损坏和 RDS(ON) 通常较高的 MOSFET 进行设计相比，使用 LTC4290/LTC4271 时的热设计要容易得多。PD 发现是用一种专有的双模式、4 点检测机制来完成，该机制确保了最佳的抗 PD 误检测能力。先进的电源管理包括排定优先级的快速停机、每端口 12 位电压及电流回读、8 位可编程电流限制和 7 位可编程过载电流限制、以及现场可升级的固件。1MHz I2C 接口允许主控制器以数字方式配置该 IC 或查询端口读数。“C”语言库还可用来降低 NRE 并加速产品上市。

      LTC4290 有 3 种功率级：A 级用凌力尔特的 LTPoE++? 信号支持 38.7W、52.7W、70W 和 90W 的 PD；B 级用 PoE+ 信号支持高达 25.5W 的 PD；C 级用 PoE 信号支持高达 13W 的 PD。所有芯片组都可提供工业温度范围。LTC4290 采用 RoHS 兼容的 40 引脚 6mm x 6mm QFN 封装，而 LTC4271 采用 24 引脚 4mm x 4mm QFN 封装。LTC4290/LTC4271 芯片组的千片批购价为每片 10.00 美元，并已开始批量供货。LTC4290/LTC4271 是凌力尔特的首款 8 端口 PSE 控制器，对 LTC4274 单端口、LTC4266 四端口和 LTC4270/LTC4271 12 端口 PSE 控制器起到了补充作用。如需更多信息，请登录www.linear。com。cn/LTPoE++。

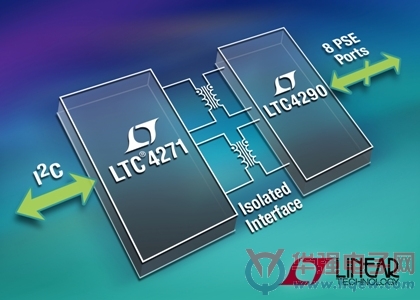

照片说明：变压器隔离式 8 端口 PSE 控制器降低成本

      性能概要：LTC4290/LTC4271

·         8 个独立的 PSE 通道

·         与 IEEE 802.3at Type 1 和 Type 2 兼容

·         芯片组提供电气隔离

o  降低 BOM 成本

o  去掉了多达 6 个高速光耦合器

o  无需隔离式 3.3V 电源

·         低功耗

o  每通道0.25Ω 检测电阻

·         可靠性非常高的 4 点 PD 检测

o  两点强制电压

o  两点强制电流

·         VEE 和 VPORT 监视

·         1 秒滚动 IPORT 平均

·         支持两对和 4 对输出功率

·         1MHz I2C 兼容的串行控制接口

·         提供 3 种功率级

o  A 级 – LTPoE++ 38.7W 至 90W

o  B 级 – PoE+ 25.5W

o  C 级 – PoE 13W

·         40 引线 6mm x 6mm (LTC4290) 和 24 引线 4mm x 4mm (LTC4271) QFN 封装
