Analog Devices，Inc. (ADI)，全球领先的高性能信号处理解决方案供应商及数据转换器市场份额领先者，最近发布了四通道、12位/单通道、14位的180 MSPS波形发生器AD9106/AD9102，均片内集成静态随机存取存储器(SRAM)和直接数字频率合成器(DDS)，用于复杂波形生成。ADI最新的DAC可产生诸如超声传感器激励、医疗仪器、便携式仪器仪表、信号发生器和任意波形发生器等应用所需的高速、高动态范围、多通道复杂波形。

       片内DDS的最高工作频率为180 MHz，集成24位调谐字，支持10.8 Hz/LSB（最低有效位）的频率分辨率，所有DAC均提供单频输出以及独立可编程相移输出。模式数据可包含直接生成的SRAM存储波形、SRAM调幅DDS输出或来自SRAM的DDS频率调谐字，具有线性调频或频移键控(FSK)调制能力。内部模式控制状态机可让用户对所有DAC的模式周期、每个DAC通道信号输出的周期内起始延迟、以及模式的重复率进行编程。串行外设接口(SPI)用于配置数字波形发生器，并将模式载入到SRAM。

AD9106/AD9102 DAC波形发生器的特性：

●片内4,096字模式存储器

●片内24位调谐字DDS

●休眠模式功耗：< 5 mW (3.3 V)

●电源电压：1.8 V至3.3 V

●SFDR（至奈奎斯特频率）：

    ○86 dBc（1 MHz输出）

    ○85 dBc（10 MHz输出）

●相位噪声：-140 dBc/Hz（1 kHz偏移、180 MSPS、8 mA）

●差分电流输出：8 mA（最大值，3.3 V）

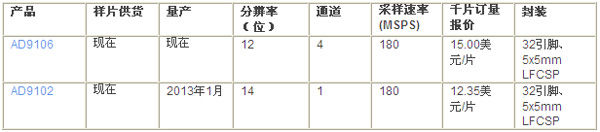

报价、供货与配套产品

配套器件包括ADI的低噪声、低失真运算放大器ADA4817；低噪声差分放大器AD8129；以及低抖动时钟分配IC AD9514。（责编：damon）
