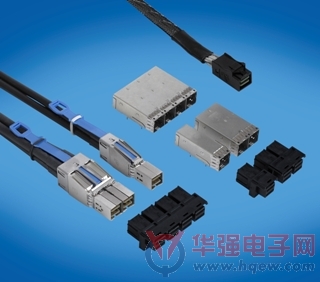

FCI公司开发出新一代SAS存储接口，并提供全新的Mini-SAS HD产品组合。该产品满足6Gb/s到12Gb/s的信号带宽要求或相应的SAS 2.1和提议的SAS 3.0行业标准信号规范。该系统还提供比以前的SAS互连系统（端口到端口线性端口密度仅为19.01毫米）更大的线性电路板端口密度（端口到端口 11毫米）。

       Mini-SAS HD产品组合成为目前和未来的存储硬件架构的互连首选,特别是由于Mini-SAS HD行业标准提供的线性电路板密度,这正是顺应了互联网和相关应用持续增长的潮流，并充分满足了这其中带来的存储需求和要求。

        Mini-SAS HD产品的额定电流值最大为0.5A，并具有100 + / - 15欧姆的特性阻抗。它们符合RoHS规范，并且获得UL认证。FCI的Mini-SAS HD产品完全符合SFF-8643 （内部应用）和SFF-8644 （外部应用）行业规范。可提供的内部和外部板式连接类型包括1X1 （4X）， 1X2 （8x） 和1X4 （ 16X ）配置，为最终客户提供选择和设计灵活性。这些板式连接器的配置可提供4x和8x内部和外部电缆组件解决方案，其中包括EEPROM通信，提供完整的终端到终端解决方案。FCI的电缆组件产品还包括传统电缆，电缆的一端设有Mini-SAS HD连接器，另一端则是基于之前Mini-SAS的连接器系统。所有内部电缆组件还具有增加的边带信号能力，并且能在电缆布线时被弯曲成90度时，高速信号不减弱。Mini-SAS HD的设计同时与PCI Express完全兼容，并且可在这些架构应用中使用。

       位于外部板式连接器系统的坚固金属笼和冲压成型的金属EMI屏蔽弹片和电缆代替了有问题的EMC弹性垫片，并为每一个连接器端口提供全面的360°EMI屏蔽效果。在连接器和笼子上的压接针眼终端可实现简单的单步压接，确保PCB上的一致应用 。外部电缆的应变消除装置产生20磅以上的轴线拉力。此外，设计外部电缆上的卡锁结构以减少电缆插入力并消除任何断开结合问题。连接器的耐用性已验证为250个周期。


      “我们基于IMLA设计的板式连接器经测量，证明完全符合SAS 2.1和提议的SAS 3.0行业标准。这使得我们的客户如今可在我们的板式连接器产品上进行SAS 2.1应用设计，并将其系统无缝升级到提议的SAS 3.0信号速度，两种应用均采用相同的产品零件号，避免了任何设计更改、零件号更改或采购产品更改。”FCI高级区域商务开发经理Francis Lo说。
