全球功率半导体和管理方案领导厂商–国际整流器公司(International Rectifier，简称IR)推出一系列正在申请专利的高集成、超小型μIPM功率模块，适用于高效率家电和轻工业应用，包括制冷压缩机驱动器、加热和水循环泵、空调扇、洗碗机及自动化系统。μIPM系列通过采用创新的封装解决方案，开创了器件尺寸新基准，比现有的三相位电机控制功率IC减少了高达60%的占位面积。

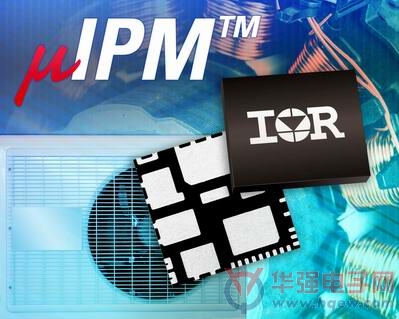

全新μIPM系列采用超小型12x12x0.9mmPQFN封装，配备多种充分整合的三相位表面贴装电机控制电路解决方案。IR为相关市场率先引入全新的方法，采用PCB铜线帮助模块散热，从而通过较小的封装设计来减少成本，甚至省却对外置散热片的需要。此外，与传统双重内嵌式模块方案相比，标准QFN封装技术通过省却通孔第二通道组装和提升散热性能可以进一步简化装配过程。

产品规格



器件编号	尺寸(mm)	电压	IO (在25°C下的直流)	电机电流**		电机功率 VO=150/75VRMS	拓扑
				无 散热片	有 散热片
IRSM836-024MA	12x12	250V	2A	470mA	550mA	60W/72W	三相位开放源码
IRSM836-044MA	12x12	250V	4A	750mA	850mA	95W/110W	三相位开放源码
IRSM836-025MA	12x12	500V	2A	360mA	440mA	93W/114W	三相位开放源码
IRSM836-035MB	12x12	500V	3A	420mA	510mA	108W/135W	三相位通用源码
IRSM836-035MA	12x12	500V	3A	420mA	510mA	100W/130W	三相位开放源码
IRSM836-045MA	12x12	500V	4A	550mA	750mA	145W/195W	三相位开放源码



** RMS，Fc=16kHz，二相位脉冲宽度调制，?T_CA=70°C，T_A≈25°C



产品线正接受批量订单。相关器件符合电子产品有害物质管制规定(RoHS)。相关数据、应用说明、专属白皮书，以及为损耗模型运算和电流额定值预估而设的网络工具现已提供。
