本设计的温度采集电路如图2所示，在P6口的1、3引脚接热电偶传感器的正端，2、4引脚接热电偶传感器的负端。热电偶采集到信号后经C00、 C10（高频滤波电容）将高频杂波滤除，再经27L2（低频小信号放大器）将信号放大，其中R64与R63的和与R65的比值即为U3B的放大倍数，同理，R60与R62的和与R61的比值为U3A的放大倍数。

IR1308参考电路图和红外解码1602显示参考源程序，大致是这样的，将接收头凸面向着自己，从左到右的引脚分别是OUT、GND、VCC。

基本数字温度计电路图。

华氏温度计电路图。

这是一个利用LCD数字显示钟组件和555组合构成任意定时控制的电路。可用于控制收录机等音响设备，也可以用于控制其他家用电器，或者用于工业生产过程的定时控制，具有价格低，定时功能丰富等特点。

隔离式温度传感器电路设计图。

温度的测量及控制在工农业生产领域以及人们日常生活中，已显得日益重要。人们对湿度检测旗舰的使用也日益广泛。这里介绍一种简易的温度测量仪，安装容易，使用方便。

差动温度计电路设计图。

这是一个定时收音机。只要一打开收音机电源开关接通电源，就开始收音，过一段时间后自动切断收音部分电源，停止收音。电路简单，安装容易，体积小，耗电少。

差动式温度传感器电路设计图

光侧高温计电路图。

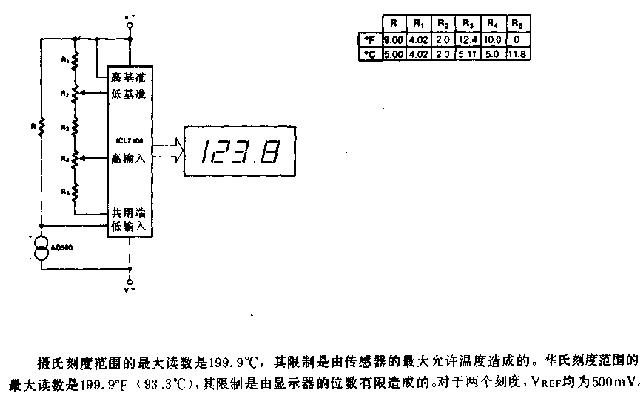

摄氏刻度范围的最大读数是199.9摄氏度，其限制是由传感器的最大允许温度造成的。花式刻度范围的最大读数是199.9华氏度，其限制是由显示器的位数有限造成的。

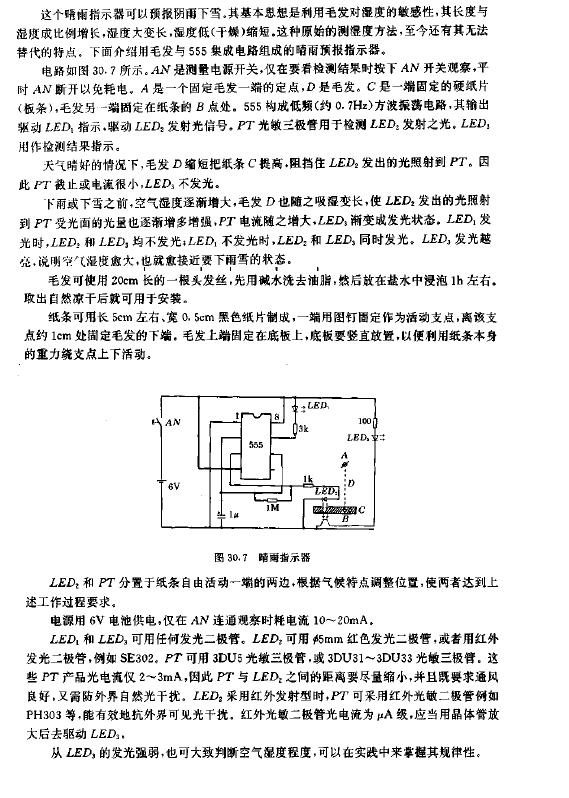

这个晴雨指示器可以预报阴雨下雪。其基本思想是利用毛发对湿度的敏感性，其长度与湿度成比例增长，湿度大变长，湿度低缩短。这种原始测湿度的方法，至今还有其无法替代的特点。
