这是一个超高音（超声波）电子唤狗哨，可用于训狗发令，它所发生的哨音，可以使远处的狗觉察（听到），而对于人却毫无作用。

555构成极低振荡器，输出一个个脉冲，使扬声器发出类似雨滴的声音。该机用6v电池工作，好点流约数十毫安。扬声器用2英寸、8欧姆小型动圈式。

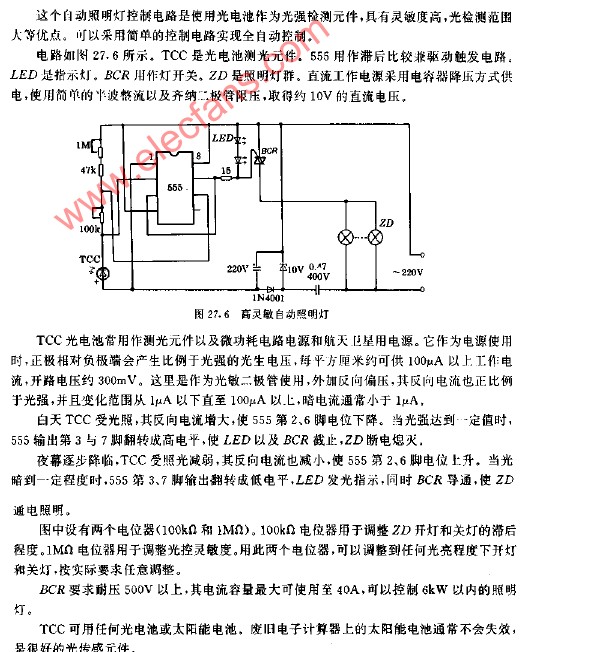

这个自动照明灯控制电器是是使用光电池作为光强检测元件，具有灵敏度高，光检测范围大等优点。可以采用简单的控制电路实现全自动控制。

[导读] 线性温度频率转换器电路图

[导读] 定时照明灯电路图

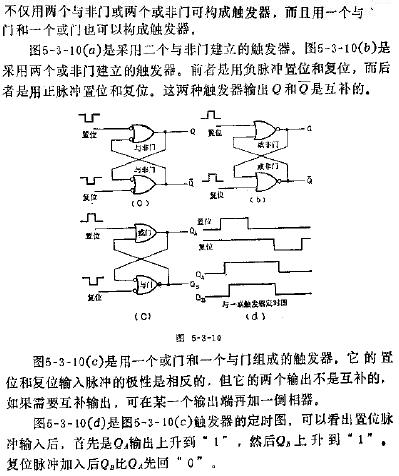

[导读] 用门电路构成的触发器II

[导读] 用运算放大器构成斯密特触发器

[导读] 超长时间定时器电路图

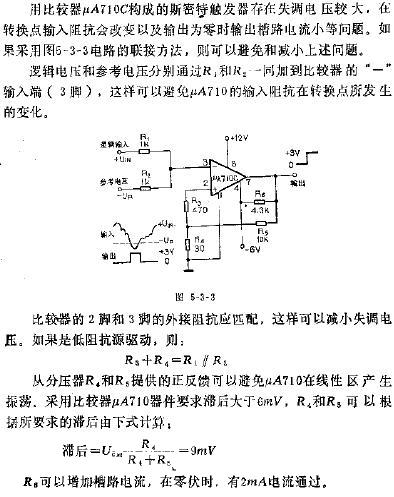

[导读] 用比较器构成的斯密特触发器
