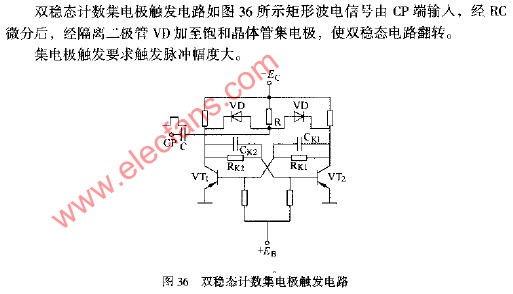

[导读] 双稳态计数集电极触发电路图

[导读] 最简单的双稳态电路图

[导读] 100kHz双稳态电路图

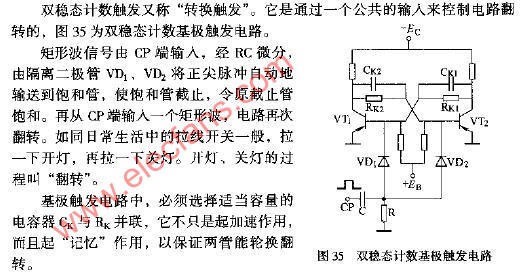

[导读] 双稳态计数基极触发电路图

[导读] 双稳态分频电路图

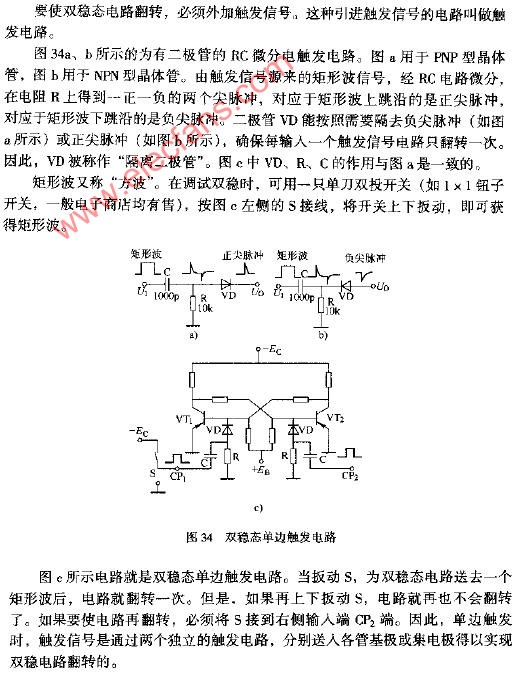

[导读] 双稳态单边触发电路图

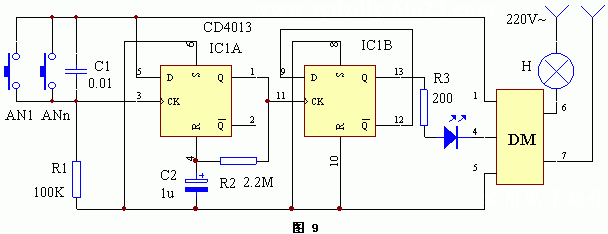

[导读] 双稳态控制电路图 双稳态控制电路的工作原理如图。这里举一个多地控制开关的例子，可供参考。假设负载是电灯，当按

本文主要介绍了双稳态开关电路图大全（光电耦合器/晶体管/触发器）。由光电耦合器和晶体管组成的双稳态电路。在电源电压接通瞬间的初始状态，晶体管VT截止，该电路输出高电位。当输入端加上正脉冲时，使VT的集电极电流增加，光电耦合器发光二极管发光，光敏三极管的集射间电阻变小，结果使VT的基极电流增加，形成正反馈，使VT迅速达到饱和状态，由“1”变成“0”。
