双稳态控制电路图

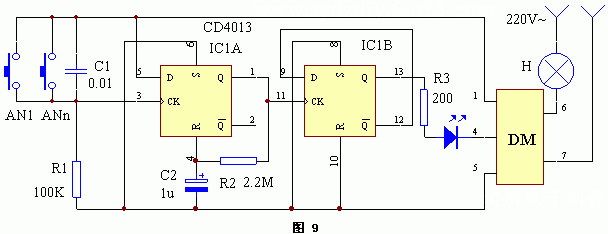

双稳态控制电路的工作原理如图。这里举一个多地控制开关的例子，可供参考。假设负载是电灯，当按动按钮AN1时，给了IC1“CP1”端一个正脉冲，使得IC1的Q1端输出高电平，于是IC2的“CP2”端也随之输入一个正脉冲，其IC2的Q2端变为高电平，此时由于控制器DM的④脚与IC2的Q2端相连，自然也为高电平，信号灯H点亮。再次按动AN1，则IC2的Q2端又回复到低电平，控制器DM的④端亦变为低电平而将H关断。这样，每按动一次AN1就可改变一次H的工作状态。
　　该应用电路中使用了一块双D触发器集成电路CD4013，这它的内部含有两只D触发电路，其中的一只D触发电路用作脉冲展宽电路，其目的是为了防止因AN1的抖动使脉冲个数不确定；另一只D触发器构成双稳态触发器。该电路用作节能灯的使用方法是：上楼时按动一下AN1，H点亮。进房后再按动一下ANn，此时H熄灭。它与单稳态节能灯不同之处是，从按动AN1至按动ANn的时间可以随意，且不受时间和空间的限制。
