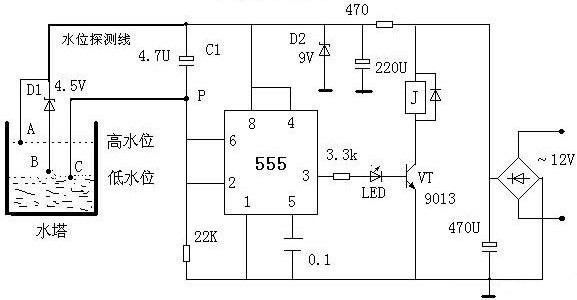

[导读] 两根信号线的水位控制电路原理图 电路原理　　如图，图中继电器J是用来控制水泵的电源，电容C1是为了消除信号线上的干扰。 IC:NE555

本文主要介绍了高低水位控制电路图大全（六款高低水位控制电路原理图详解）。水位控制电路。该控制电路由降压整流电路、555触发电路（IC1、IC2）、继电器控制电路等组成。其中降压整流电路为整个控制电路提供直流电压，触发电路IC1对应水塔低水位泵水控制电路，触发电路IC2对应水井高水位泵水控制电路。
