高低水位控制电路图（一）

水位控制器是指通过机械式或电子式的方法来进行高低水位的控制，可以控制电磁阀、水泵等，成为水位自动控制器或水位报警器，从而来实现半自动化或者全自动化。如下图所示：

水位控制器电路图

在水池给水控制系统中，主机安装在水池，从机安装在水源泵房。工作中，主机实时检测水池水深信号，并短信指令从机控制水泵，上限启泵，下限停泵。如果水池水位超过上上限、或低于下下限，主机短信通知管理员，如果水泵故障，从机短信通知管理员。管理员可现场查看，或编发短信指令，强制启、停水泵。

水位控制器广泛应用于工业锅炉、民用建筑用水池、水塔、水箱，以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导电液体。与电动阀组成一套先进的液位显控设备，自动开、关电动阀。

高低水位控制电路图（二）

本文所示的电路图1是控制高架游泳池的简单便方案。电路非常简单并且非常容易制造。图1中的SW1（通常闭合）和SW2（通常开路）是密封的PVC管中的微型舌簧开关。管的两端做成防水的，用防水密封胶密封它们。

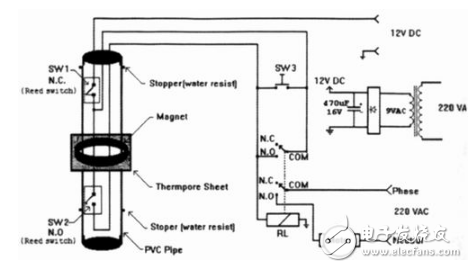

图1自动水位控制电路

1个磁铁安装在可以浮在水面的热孔隙薄片上。磁铁可随水面上下移动并可驱动舌簧开关。当水池完全放空时磁铁安置在制动器上（如图1所示），而SW2闭合。12V电源通过SW1和SW2连接到RL继电器的线圈上。继电器被激励，而且经继电器的1个公共端连接VAC到水泵的电机。

当水泵开始注水到游泳池时，磁铁随着水面向上移动。当磁铁离开支座时，SW2开路，但电源通过继电器RL的第2个公共端仍然连接到继电器的线圈上。当磁铁到达SW1时，它打开SW1开关，而电源到达继电器线圈的第2条通路也断开。

继电器去除激励，关断水泵。当从水池排水时，SW1再次闭合，但电源不能到达继电器线圈。水进一步排出，SW2闭合，而继电器再次被激励，从而再次开启水泵。此过程一次又一次地重复。

水泵不是连续运行，而是间隔运行。间隔时间依赖于舌簧开关之间的距离，然而，手动按瞬时开关SW3可以开启水泵。RL是DPDT继电器（1个极用于逻辑控制，1个极用于开/关电机）线圈电压为12Vdc，按点负荷依赖于负哉。SW1和SW2为微型舌簧开关。

高低水位控制电路图（三）

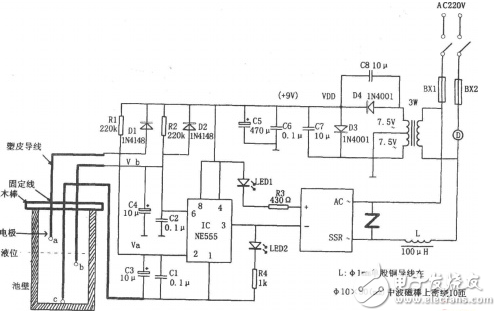

如图所示为农用液位自动控制电路。该控制电路由降压整流电路、RS触发器、固态继电器（SSR）控制电路等组成。其中降压整流电路为整个控制电路提供VDD=9V的直流电压。

当水池内无水时，若刚接通电源，则因C3上电压不能突变而使IC（555）②脚为低电平，555被置位，3脚输出的高电平使SSR截止，电机D不运转。此时C3、C4分别通过R1、R2进行充电，当C4上电压充到2/3VDD时，IC复位，③脚输出的低电平使SSR内部的光电耦合器将交流220V电压接通，电机D因得电而运转抽水。

当水位上升至b探极时，C4通过水进行放电，但555仍输出低电平，电机D继续转动。当水位升至探极a时，C3通过水进行放电，当C3放电到使②脚电位低于1/3VDD时，555置位，3脚输出的高电平使SSR截止，电机D闼无电而停转，液位开始下降。当b探极露出水面时，C4又充电，重复上述过程。这样周而复始，使液面保持一定的高度。

SSR为交流过零型固态继电器，其内部为光电耦合器，使控制端与输出端隔离，完全可靠。该控制电路除可对农用液位进行自动控制外，还可对水塔液位等进行自动控制。
