[导读] 　　采用单向晶闸管构成，利用C、RP构成移相电路，形成触发电压。改变RP，可调节晶闸管的导通角。以实现调压。

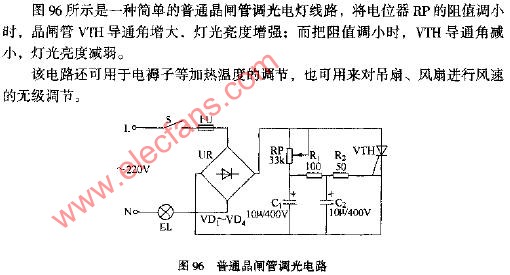

[导读] 普通晶闸管调光电路图

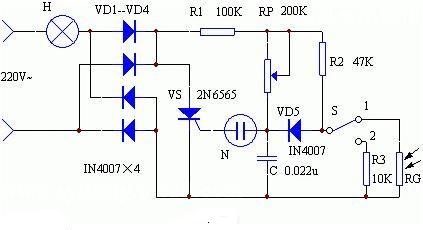

[导读] 本文介绍的自动调光台灯能根据周围环境照度强弱自动调整台灯发光量。当环境照度弱，它发光亮度就增大；环境照度强，发光亮度就减暗。 调光台灯电路及工作原理 该灯电路见图1。当开关S拨向位置2时，它是一个普通调光台灯。RP、C和氖泡 N组成张弛振荡器，用来产生脉冲触发可控硅VS。一般氖泡辉光导通电压为60－80V，当C充电到辉光电压时，N辉光导通，VS被触发导通。调节RP能改变C充电速率，从而能改变VS导通角，达到调光的目的。R2、R3构成分压器
