本文介绍的自动调光台灯能根据周围环境照度强弱自动调整台灯发光量。当环境照度弱，它发光亮度就增大；环境照度强，发光亮度就减暗。

　　调光台灯电路及工作原理

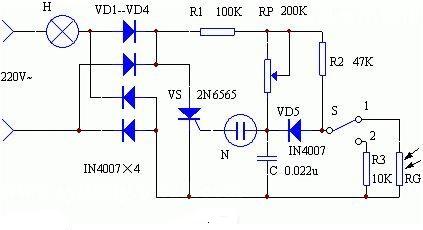

　　该灯电路见图1。当开关S拨向位置2时，它是一个普通调光台灯。RP、C和氖泡 N组成张弛振荡器，用来产生脉冲触发可控硅VS。一般氖泡辉光导通电压为60－80V，当C充电到辉光电压时，N辉光导通，VS被触发导通。调节RP能改变C充电速率，从而能改变VS导通角，达到调光的目的。R2、R3构成分压器通过VD5也向C充电，改变R2、R3分压也能改变VS导通角，使灯的亮度发生变化。

　　当S拨向位置1时，光敏电阻RG取代R3，当周围光线较弱时，RG呈现高电阻，VD5右端电位升高，电容C充电速率加快，振荡频率变高，VS导通角增大，电灯两端电压升高、高度增大。当周围光线增强时，RG电阻变小，与上述相反，电灯两端电压变低，高度减小。

　　元器件选择与制作 调试

　　调试时，将RP调到阻值为零位置，S置于位置2，用万用表测电灯两端交流电应在200V以上，如低于200V可略减小R1或增大R3阻值，使之达到要求。光敏电阻RG应安装在台灯底座侧面台灯光线不能直接照射的地方，用来感受周围环境照度。调光台灯的灯泡宜用40W的白炽灯。调整好的电路即可投入使用；S拨向2为普通调光台灯，调RP可选择适当的高密度；S拨向1为自动台灯，先调RP选择好适当亮度，如环境照度变暗时，台灯亮度会逐渐变亮，增大照度。
