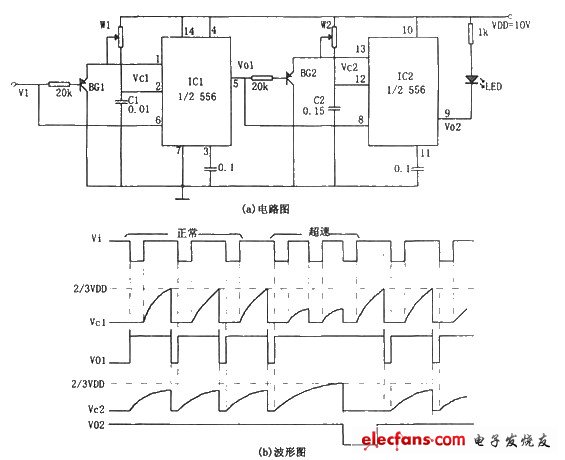

该电路由双时基集成电路556和一些阻容元件构成。自转速传感头来的负极性脉冲加到IC1的触发端⑥脚和晶体管BG1的基极，使BG1导通，且将IC1置位．相应输出(⑤脚)高电平。在负脉冲期间，电容器C1不充电，在负脉冲过后，C1才进行充电。

当正常转速时，因脉冲间隔长，在下一个脉冲到来之前，C1上的充电电压达到2/3VDD，故IC1电路自动翻转，⑤脚输出低电平。当转速超过正常值时，输入脉冲间隔变短，相应C1上的电压尚未达到2/3VDD，C1通过导通管BG1放电，IC1电路被置位，持续输出高电平。

IC2单稳态触发器的工作与IC1类同，只是其受IC1的输出控制，且IC2的充电时间常数(1.1Rw2C2)大于Vo1在正常转速时输入脉冲的周期，故在正常转速时，C2上的充电电压低于2/3VDD，IC2输出高电平。当超速时，由于Vo1持续为高电平，故C2上的电压充到2/3VDD，相应使IC2翻转，发生复位，输出低电平。此时发光二极管发光，告知已超速，即报警。
