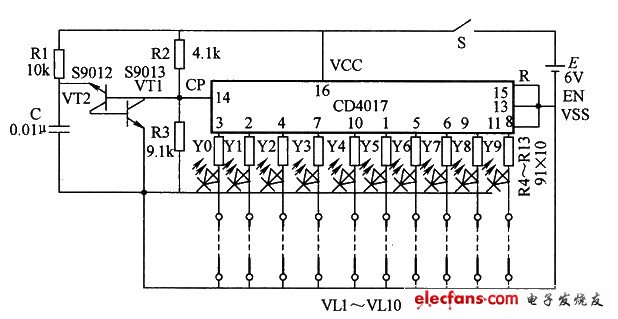

该电路能同时检查多根导线，从而实现快速、准确地检测出电缆中是否有断线以及哪根导线断线，特别适合电信检修人员使用。电路主要由自激振荡器（由电容C、电阻R1～R3和晶体管VT1、VT2组成的脉冲分配器构成）、CD4017和指示电路构成。使用时，将被检测电缆线的一端接地，另一端的多股导线线头分别与报警器的YO～Y9输出端相接。自激振荡器输出的脉冲信号经CD4017处理后，从其Y0～Y9输出高电平，为发光二极管提供工作电压。当被测导线完好时，发光二极管的正负极等电位（电缆线的电阻很小），ⅤL1～L10都不亮；若某根导线断线时，与其相接的发光二极管的一端经限流电阻接高电位，另一端接地，所以对应的发光二极管被点亮，这样很快就能将全部的导线检完。多芯电缆断线报警器电路:
