场振荡及场同步电路

TA7609P中场振荡与场同步原理

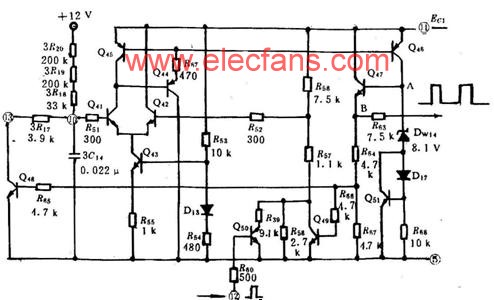

?  TA7609P中的场振荡器是一个正反馈运放构成的自激多谐振荡器。 如图8 - 36, Q41、  Q42组成差动放大器, 并与Q45、 Q46?、Q47、Q48组成正反馈电路, 外接电容3C14是自激多谐振荡器的定时电容, Q48是3C14的放电管, 外接电阻3R17是该放电回路的放电电阻。 Q43是差动放大器的恒流源, Q45是Q41的集电极有源负载, Q45、Q44、 Q46组成改进型恒流源。 将Q41的集电极输出信号, 经放大、 射随(Q47)后, 再经R66、R65激励Q49、 Q48?。 Q49?、 Q48的集电极输出再回到Q41、Q42的基极, 完在正反馈。
  稳压二极管DW14?, 二极管D17和Q51组成钳位电路。当Q41截上时, Q44?～Q49都处于截止状态, A点电位为零电平, B点电位也为零电平, 这时3C14由12 V通过3R20、 3R19、3R18充电, 形成扫描的正程。

本文来源于电子发烧友网:http://www。elecfans。com

  当3C14充电到一定电平, UB41?＞UB42?, 差动比较器产生翻转, Q41导通, Q42截止。 由于Q41导通, 使Q44?～Q49都导通。 此时, 3C14通过Q48迅速放电, 形成扫描逆程。A点输出正脉冲, B点也输出正脉冲, 其脉冲幅度为A点最高电平减去0.7 V。 当Q46饱和导通时, 饱和压降为0.3 V。DW14的击穿电压(即稳定电压)为8.1 V, 考虑到D17的正向压降和Q51的UBE, A点最高电平为9.5 V左右。

  正极性场同步脉冲由12脚经R60加入到Q50的基极, 经Q50 放大、倒相为负脉冲, 加到Q42的基极, 使Q42由饱和导通状态, 提前强迫进入截止状态, 实现场扫描电路的同步工作。
  当3C14放电到一定程度, UB42＞UB41, 差动比较放大器又会发生翻转, 变成Q42导通, Q41截止, 如此周而复始, 完成了场振荡过程。B点输出的正脉冲, 再送到锯齿波电压形成级, 作为开关脉冲, 控制积分电容的充放电过程。
  改变充电电阻3R20的阻值, 可以改变3C14的充电时间常数, 调节正程时间, 完成场频调整。3R20阻值增大, 场频降低。
扫描正程期间, Q41截止, R56、R57、 R58组成分压电路, 给Q42提供正偏, Q42导通。如果没有R58, 则Q42正偏太大, 影响Q41、 Q42的翻转速度。 扫描逆程期间, R58被Q49短路, Q42正偏减小, Q42变为截止。
